Knapp Profi T FKS/Fräse Kombi, Erfahrungsaustausch, Fragen, Anleitung etc.

[Lorenzo]

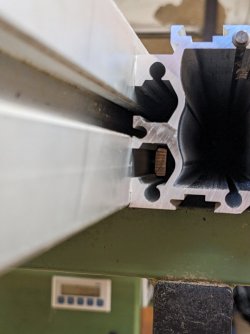

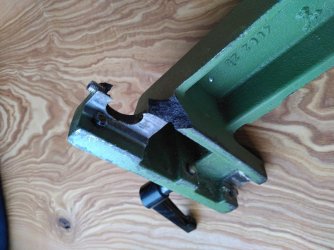

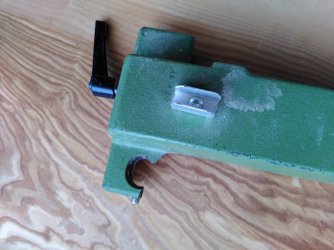

Das Profil vom Gehrungsanschlag wird vorerst mal nicht mehr gebraucht, die Transplantation war erfolgreich. Im Eisenwarensäckchen gekramt, und ne recht große dicke Beilagescheibe gefunden.Daraus werden die Nutsteine.

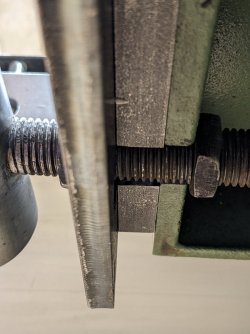

Die viel zu dicken Originale abgeflext und die vernudelten Gewinde bisschen nachgeschnitten.



Dann Löcher und Gewinde in die Scheibe, auseinander geflext und die Kanten bisschen gerundet, und dann mit Schraubensicherungslack auf die Gewindestangen geschraubt.



Passt. Jetzt hab ich nen Anschlag den ich flach legen kann, wie sich das gehört.



Hier mal ein Größenvergleich zum Original. Ich sollte vielleicht noch ne schwere Tischverlängerung anbauen, nicht dass die knapp zu kippen anfängt wenn ich den Schlitten ganz zurück zieh..



[mario g]

Hallo
Besitze seit dem Wochenende eine knapp profi t ad 410
Hätte vl jemand eine Bedienungsanleitung dafür
Danke LG Mario



[Lorenzo]

Hallo Mario, schick mir doch deine eMail Adresse per PN, dann kann ich dir die Anleitung schicken. Für die Forensoftware ist die Anleitung zu groß.
LG, Lorenz



[Lorenzo]

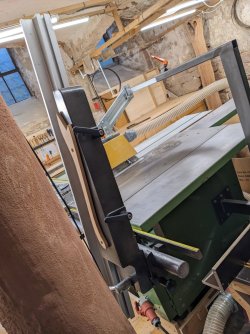

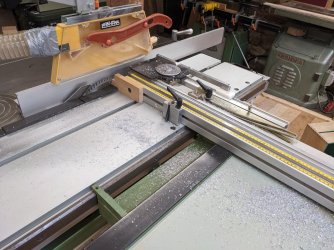

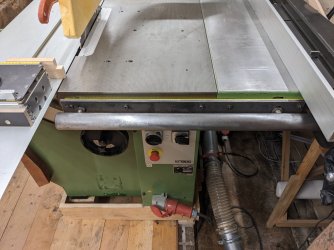

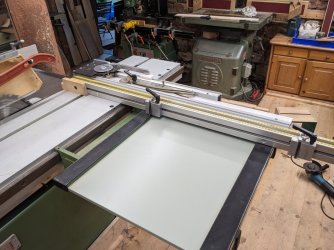

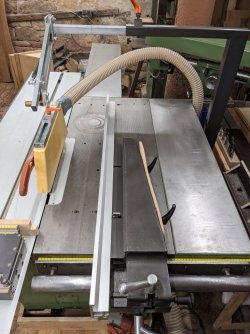

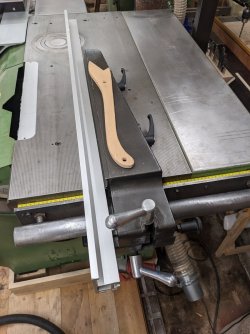

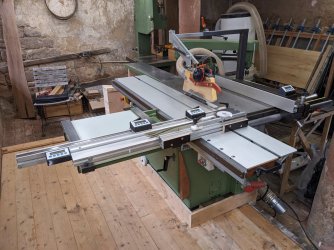

An der Knapp ging auch mal wieder bisschen was voran. Der freundliche Metaller aus dem Nachbarort war letztens ganz schön beschäftigt, und so haben ein paar Teile doch länger gebraucht als gedacht. Auf jeden Fall hab ich meine gedrehten Adapter für die Kurbeln der Winkelverstellungen bekommen, außerdem die Adapterplatte für den Parallelanschlag. Und die passenden Schrauben um das Anschlagprofil der Knapp an den Bösch A97 zu schrauben.

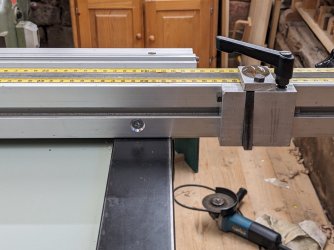

Alle Anschläge sind sauber eingestellt und so schon mal analog nutzbar. Die Umbauten auf digital zeig ich dann in entsprechenden Thema, PA ist schon fast fertig, und der Ablänganschlag bekommt noch 3 Anzeigen, ist aber auch sehr einfach zu machen.

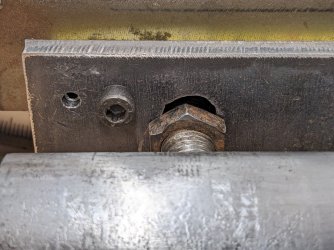

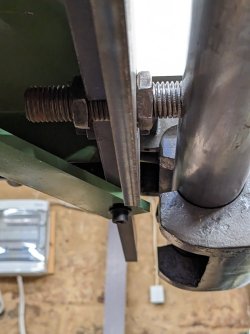

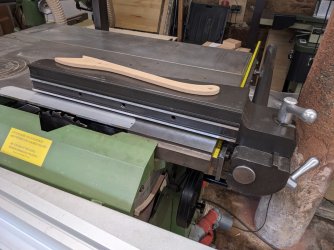

Auf jeden Fall ist die Säge jetzt fast schon so wie ich sie mir gewünscht habe. Der "Altendorf" PA war irgendwie ein komischer Frankenstein, letztendlich ist er jetzt super, hab auch am PA das Profil der Knapp befestigt, und die Aufnahme für das Profil deutlich umgebaut. So ist der Anschlag jetzt viel kompakter, ich kann das Profil flach und hochkant nutzen, und der Anschlag läuft extrem gut, leise, spielfrei und ist fein einstellbar.


Der Bösch gefällt mir auch sehr gut, und wird dauerhaft als Standardanschlag an der Säge bleiben.

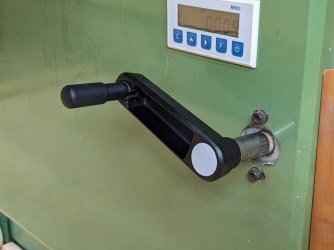

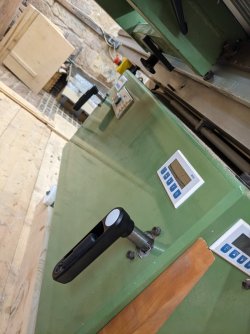

Die gedrehten Adapter für die Kurbeln werden noch ein bisschen gekürzt (15mm sind noch drin) und dann bleiben auch da immer beide Kurbeln fest an der Säge. Stehen weniger von Maschinenständer ab als das Original, und das hat mich an der Stelle nie gestört.



[Lorenzo]

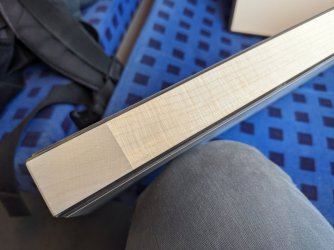

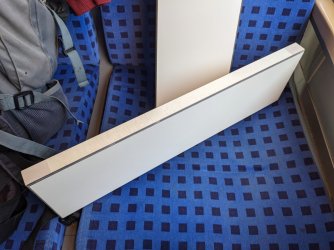

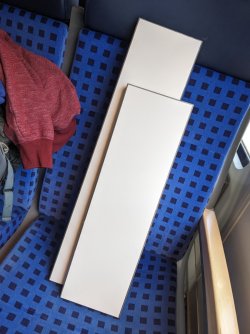

Nachdem die Knapp jetzt neue Anschläge hat, und ganz mit Digitalanzeigen ausgestattet ist, geht's mit der Fräse weiter. Der Fräsanschlag ist recht leicht gebaut, aber bei ner Kombi macht das ja auch Sinn, muss er ja immer wieder an- und abgebaut werden. Bei mir sind als Anschlagbacken einfach Multiplexbretter angeschraubt. Ich hab mir beim Besuch bei David in der Schweiz neue Backen gemacht. Die sind aus Dreischichtplatte (Tanne Stab mit MDF Decks) mit Ahorn Anleimern und dann mit mehrere mm starkem Vollkern belegt.


Den Aigner Integral find ich schon sehr gut, aber er ist teuer und schwer, und öfters sind die Stäbe dann doch zu breit oder die Teilung an der falschen Stelle. Bei David hab ich wieder mit dem Meteor Anschlag gearbeitet, und der ist einfach super. Sehr flexibel, durch die 3 bzw. 6mm Alulineale kann man fast immer einen durchgehenden Anschlag benutzen, und auch Vorsatzbretter kann man wunderbar zwischen den Backen verwenden. Die Lineale kann man auch von vorne in die Nuten einsetzen, die Nutensteine drehen sich dann in die T-Nut und klemmen sobald man die Schrauben anzieht. Man kann also bei schon eingerichtetem Anschlag und Fräser die Lineale montieren ohne den ganzen Anschlag nochmal vom Fräser wegziehen zu müssen.
Beziehen kann man die Teile für den Meteor Anschlag hierzulande bei Hokubema.
Hier mal das ganze Set:
https://www.hokubema.com/si-tec/si-tec-fuer-fraesmaschinen/sicherheits-anschlagplatten-set-208.html

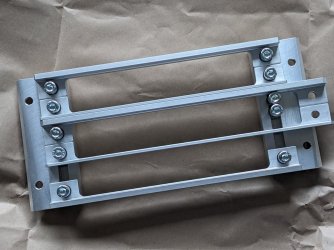

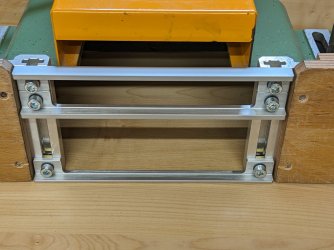

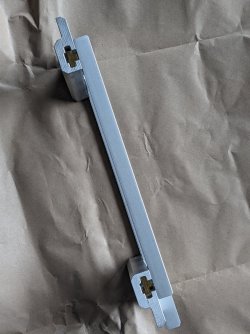

Ich hab nur die Nutschienen, 5 Lineale und 10 Schrauben mit drehbarer Mutter und Beilagsscheibe genommen. Vorsatzbretter und weiteres Zubehör kann man ja einfach selbst bauen. So ist das ganze echt gut bezahlbar, die Verarbeitung ist sehr hochwertig und man ist extrem flexibel.

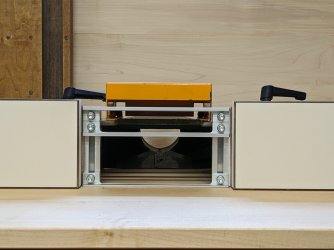

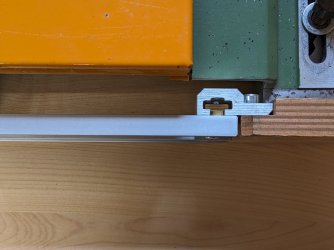

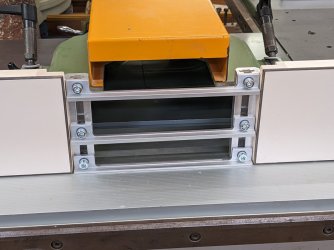

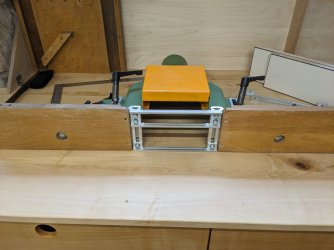

Provisorisch ist das jetzt an den original Backen verschraubt, die hatten schon den richtigen Falz, musste nur noch 4 Gewinde schneiden.

An den neuen Backen muss noch ne Aufnahme für den Fräsanschlag gebaut werden, dafür muss ich nochmal bisschen Flachstahl besorgen.

Dann fehlen mir eigentlich nur noch 2 Sachen: Schutz- Druckvorrichtung und Vorschub inklusive Abklapp- bzw. Wegschwenkvorrichtung.
Schutz- und Druckvorrichtung hätte ich am liebsten die von der Suva, falls sich die nicht auftreiben lässt dann wohl doch die Aigner Centrex. Aber sobald ein Vorschub dran ist wird dieser verwendet wenn sinnvoll möglich. Schnell eingerichtet, sicher und beste Fräsergebnisse. Besser geht's nicht.



[Lorenzo]

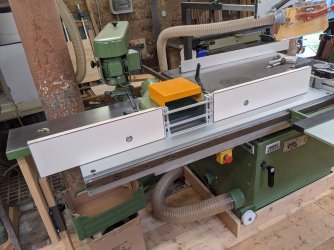

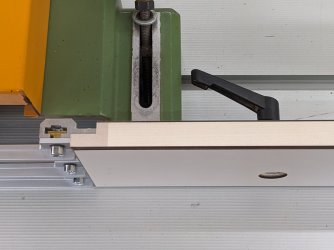

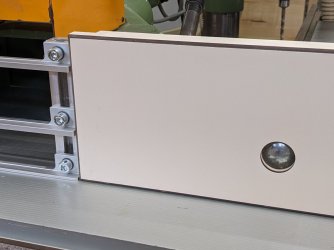

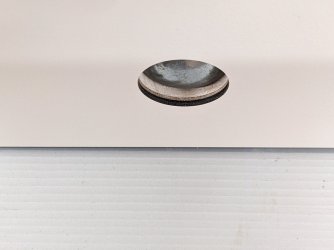

So, jetzt hab ich den Fräsanschlag schick gemacht. Also die neuen Backen gefalzt um die Meteor Nutschienen zu installieren, und statt auf der Rückseite eine Nut zu fräsen und Metallbacken drüber zu schrauben die eine schmalere Öffnung als die Nut lassen (quasi ne T-Nut ergeben) um darin dann eine Schlossschraube zu führen, hab ich die einfachste Variante gewählt und einfach von vorne ein 30er Sackloch gebohrt, mit 12mm fürs Gewinde durchgebohrt und nen Teil dieses 12mm Lochs noch viereckig gestemmt um die Schlossschraube darin aufzunehmen. Die Aufnahme für die Backen haben Langlöcher, und der Verstellweg reicht locker aus.

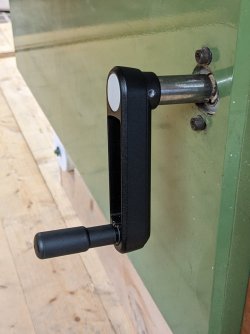

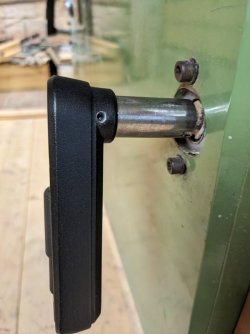

Und die Kurbeln für die Winkelverstellungen der Aggregate haben noch ne kleine Bohrung bekommen die durchs Alu in den Stahl der Adapterhülsen gehen. Da dann nen Passstift reingeklopft, damit die beiden Teile sich nicht mehr gegeneinander verdrehen können. Das ganze ist so ausgeführt dass bei senkrechtem Blatt bzw. Spindel die Kurbel auch senkrecht nach unten steht. Kleine optische Bestätigung das nix verstellt ist..
