mein schwierigstes 3D Brett

[Robert E.]

Klasse Arbeit!

Hättest du den Fehler nicht erwähnt, wäre er den wenigsten hier aufgefallen denke ich. Wie viel "Meter" von den Dreieckstäben musstest du herstellen um die Endgröße letztendlich zu erreichen?

Ich habe 4 Dreieckstäbe hergestellt mit ca 42cm die Dreiecke habe ich auf ca 3cm dicke geschnitten.



[Robert E.]

Mega Muster. Könntest du bei Gelegenheit eine Skizze mit den Maßen des Grunddreiecks machen?

Weil die Diskussion in einem anderen Thread gerade läuft, machst du den Rahmen auch aus Stirnholz? Bei Längsholzleisten hätte ich Angst, dass da was reißt. Auch ein Servierbrett wird ja wahrscheinlich mal gewaschen, und das stirnholz saugt ja recht stark.
Ich sehe zwar längs auf Querholz in Häusern mit Zentralheizung nicht so eng wie andere, aber hier würde ich es vermeiden.

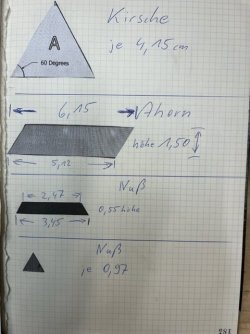

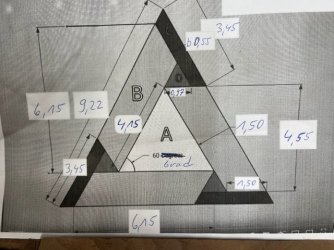

Hier der Plan in cm und die einzel Teilliste



[Robert E.]

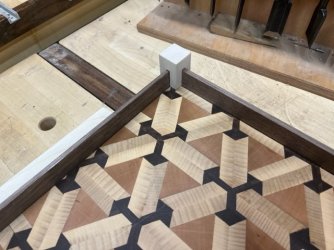

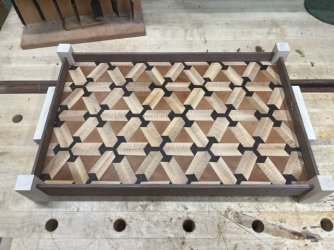

War heute wieder in meiner Werkstatt, hier mein Servierbrett wie ich es machen möchte.


Ist natürlich in keinster Weise fertig, ob ich die Griffe aus Kirschholz mache ,überlege ich noch, habe ich nur zum Zeigen mit Tesafilm befestigt



Genauso werde ich die Ecksäulen noch etwas kürzen oder etwas anschrägen.



Werde die Leisten nur in der Mitte anleimen damit diese sich ausdehnen können.



[teluke]

Die Leisten dehnen sich nicht, aber das Brett selbst kann das machen.



[fragnix]

Ein Kristallgitter vom Escher! Habe ich jetzt erst erkannt. Umso schöner!



[Robert E.]

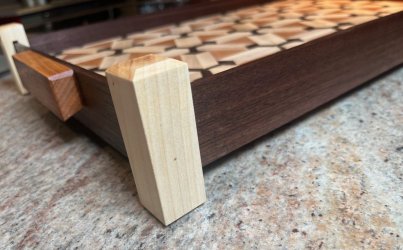

Zum Abschluss noch das fertige Servierbrett.


Die Seitenteile habe ich nicht verklebt, nur ein kleiner Punkt Kleber bei den langen Seiten.



Mal schauen wie sich das Stirnholz zum Langholz verhält.
Erst hatte ich auch die Griffe aus Ahorn, auf Anraten meiner Frau habe ich diese dann aus Kirsche geschnitten.
Weil auch im Muster die drei Holzarten sind.

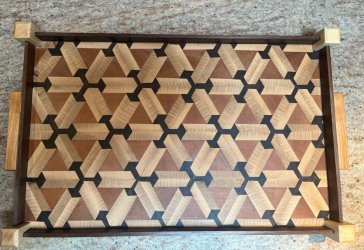

und noch ein Foto Gesamtansicht.



Gruß Robert



[bjoernbg]

Fantastische Arbeit, zu der mir sicher die Geduld fehlen würde

Mein persönlicher Geschmack wäre vermutlich, Rahmen und Griffe etc. deutlich dezenter zu halten, die konkurrieren so ein wenig mit dem Muster. Aber wie gesagt Geschmacksache.



[killkenny]

Sehr schick.
Ich wollte sowas in der Art (nur wesentlich einfacher, was das Muster angeht) mal bauen. Es ist nie dazu gekommen.
Eine Frage habe ich dazu dennoch, was den Zuschnitt und das Schleifen der einzelnen Elemente angeht.
Wie bekommt man das so präzise hin, dass es keinen Spalt zwischen den Teilen gibt?
Du richtest ja erst die Hölzer ab, sägst sie, dann verleimst du die Teile, damit das Muster entsteht.
Aber wie funktioniert das mit dem Schleifen nach dem Sägen, bzw. schleifst du die Flächen vorher noch oder sägst du "einfach" und verleimst dann direkt?



[KalterBach]

Hab gestern per Zufall in der lokalen Mediathek ein Buch über optische Täuschungen in den Händen gehabt. Sehr aufschlussreich.



[Robert E.]

Sehr schick.
Ich wollte sowas in der Art (nur wesentlich einfacher, was das Muster angeht) mal bauen. Es ist nie dazu gekommen.
Eine Frage habe ich dazu dennoch, was den Zuschnitt und das Schleifen der einzelnen Elemente angeht.
Wie bekommt man das so präzise hin, dass es keinen Spalt zwischen den Teilen gibt?
Du richtest ja erst die Hölzer ab, sägst sie, dann verleimst du die Teile, damit das Muster entsteht.
Aber wie funktioniert das mit dem Schleifen nach dem Sägen, bzw. schleifst du die Flächen vorher noch oder sägst du "einfach" und verleimst dann direkt?

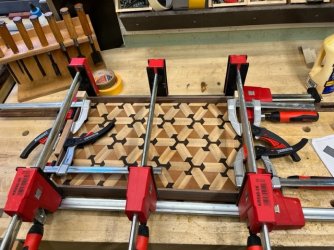

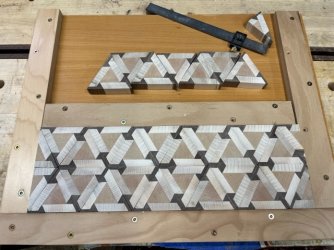

Nach dem Schneiten der Einzelteile schleife ich sie, achte aber genau das es rechtwinklig ist. Verleime immer nur eine Reihe, nach dem austrocknen Schleife ich wieder und kontrolliere die Rechtwinklichkeit



[Astlochfräser]

Wow!! Klappt das Abrichten vom Hirnholz ohne Probleme oder triffst du besondere Vorkehrungen?
Die Arbeit beeindruckt mich sehr! Sieht wirklich toll aus!

Wenn die Messer frisch sind, mach ich das Brett etwas länger und säge am Ende eine 45 Grad Phase, das ist mehr oder weniger ausrissfrei. Ansonsten Opferholz mit Maserrichtung in Richtung des Vorschubs anleimen und anschliessend entfernen.

Dem allgemeinen Tenor bzw. Applaus schliesse ich mich gerne an: Schickes Teil! Chapeau!



[LutzF]

Habe dann auf der Abrichte das Dreieck auf allen drei Seiten gehobelt. Danach ca.3 cm dicke Scheiben geschnitten.

Wirklich tolle Arbeit. Beeindruckend.
Aber eine Frage habe ich.
Wie hast Du beim Hobeln der fertigen drei Stränge auf der Abrichte sichergestellt, dass sie danach alle exakt dieselbe Größe im Schnitt haben. Denn die aus den Strängen geschnittenen Scheiben müssen ja nachher alle exakt gleich groß, also die Seiten eines , jeden Dreiecks exakt gleich lang sein, da sonst beim Zusammenbau Überstände entstehen würden.
Vielleicht mache ich auch einen Denkfehler.

Beste Grüße,

Lutz



[Robert E.]

Hier das Video, ( https://www.youtube.com/watch?v=-jdcRyj-Elo ) so habe ich auch mein Brett gebaut
Ich schaue diese Videos (kann leider wennig Enlisch) immer mit Untertitel in Deutsch an.
Gruß Robert
