Multifunktionstisch

[MarioM]

gekauft hab ich die schwenkeinheit hier
Festool Auflageeinheit MFT/3 vollst vorne ET-BG #497022 - toolmarkt.com

Klar geht es günstiger als 400€
Nur nicht wenn man ein ähnliches system mit Aluprofilen will, welches einfach und beliebig modular erweitert werden kann
Wenn man zB die zwingen auch an den Seiten benutzen will. Mal abgesehen davon wenn man t-nut Schienen einarbeitet



[sebastian69]

Man kann mit einem gelochten Rahmen aus Holz auch an den Seiten spannen.
Es braucht weder den MFT, noch die Metallprofile.
Habe selber den MFT, viel zu wacklig, muß an den Wand an Holzklotz mit Zwinge befestigt werden.
Dabei hätte Festool mit einer anderen Gestell Konstruktion deutlich mehr Stabilität erreicht., ohne Mehrkosten.
Gibt in vielen Bereichen genug Beispiele.
Und mit 3M s Spezialset kann man die Schiene direkt Winklig auf der Lochplatte befestigen.
Ich würde eine Festool Platte kaufen, wenn ich die 100 % Genauigkeit brauche. Dann ev. noch ein Stück des Tisches für andere Dinge also ungelocht, Wechselplatte, ja nachdem welche Größe man braucht.
Rahmen wie im Internet ect mit Löchern. Und das wichtigste, ein stabiles Gestell.



[MarioM]

Nur das stabile Gestell mit gelochtem Rahmen, lässt sich im Bedarfsfall nicht zusammenklappen und in die Ecke stellen. Ich glaube ihm geht's darum, da er nicht viel Platz hat.



[MarioM]

Mal als Anregung. Preislich liege ich bei 400€
Allerdings hatte ich schon einen Forstnerbohrer (1 Bosch und einen billigen. Und der Bosch bohrt nicht viel besser.)
Führungsschiene habe ich auch schon. Und kleinmaterial wie Schrauben musste ich auch nicht kaufen.

Mit den kleinen streben steht er sehr stabil. Allerdings ist es keine Hobelbank.

Mit diesem system lassen sich dann auch Erweiterungen wie die CMS Module von Festool bauen.



[backman2001]

Eigenbau kannst du rechnen:

Aluprofile, Verbindungsmaterial, Schrauben, Füße 200€
Original MFT Platte 100€ (MDF Zuschnitt aus dem Baumarkt + 2 billige Forstnerbohrer + viel Kraft�� = 35€, so habe ichs gemacht die ist dann allerdings nich CNC gebohrt und nicht so genau)
Original Festool Aufnahmen für die Führungsschiene 100€ (habe ich genommen und adaptiert)
Selbst gebaute Aufnahmen ala Guido Henn ca 20€
Winkelanschlag muss man selbst bauen 25€
Festool 1080 Führungsschiene 75€
Versandkosten 30€
kleinmaterial 20€
.

@ MarioM
Da ich gerade selber an einem selbstbau MFT arbeite, kannst du die Aufnahmen Adaption etwas näher erläutern?
Auch wenn die Fotos schon gut sind, ein paar Details fehlen mir noch.
Da ich dies gerne übernehmen würde.

Bist du mit einem Winkelanschlag schon weiter gekommen?
Ließe sich hier nicht auch ein Festool Winkelanschlag ggf. auch aus einer älteren MFT Baureihe adaptieren?
Der Winkelanschlag vom aktuellen MFT/3 passt ja generell nicht, da die ALu Profile anders genutet sind.
Leider finde ich nirgends so Detailreiche Bilder, das man eventuell etwas ableiten könnte.

Vielen Dank!



[MarioM]

Ich schau mal was ich an Fotos habe.
Winkelanschlag hab ich auch schon was.
Muss ich vom Computer aus machen, da am iPad immer nur ein Bild hochladen geht



[MarioM]

So, hier mal die Adaption der Festool Aufnahmen ohne viel zu tüfteln.
Zuerst die originale Aufnahme für die Führungsnut abschneiden und danach noch die Festellung im zweiten bild vorne entfernen.

Leider kann ich irgenwie immer nur 2 Bilder hochladen



[MarioM]

weiter gehts. die Bilder waren zu groß



[MarioM]

Winkelanschlag. noch nicht ganz fertig,

30cm Nutprofil 40x40 und Schwenkwinkel aus Stahl. Dazu Klemmhebel, Schraube und 2 Nutensteine von Motedis= 10€

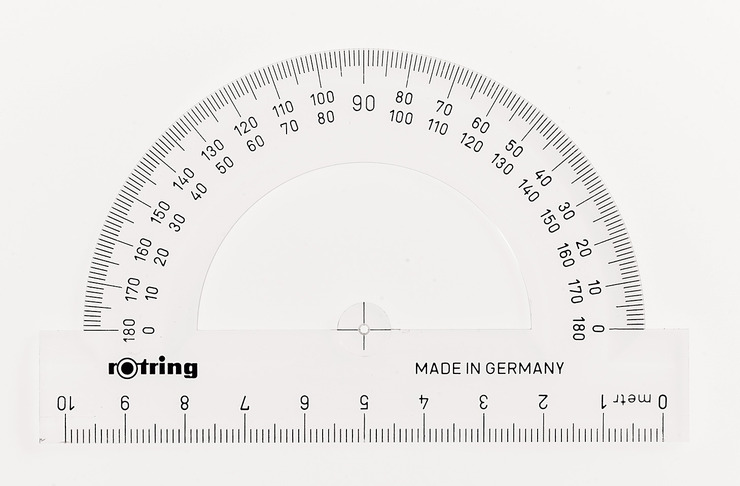

Skala aus dem Netz ausgedruckt. passt ohne Probleme. muss man nur zurechtschneiden und Laminieren.


http://www.papersmart.de/system/ima...-00a595f3c2209a19edb26b5f9667dda4-740x740.jpg

Als Anschlag werde ich noch was von meinem Multiplexresten nehmen.



[DonMateo]

schaut ja echt high-tech aus !



[MarioM]

Naja, high Tech sieht anders aus. Aber es ist zweckmäßig



[DonMateo]

ich werd mir glaub ich am flohmarkt ein tischgestell aus eisen suchen und da dann eine lochplatte ficieren mit schanier/schiene oder so....gleich € 1.000 für eine hobelbank hinlegen wäre etwas "forsch" .-)



[backman2001]

@ MarioM

Perfekt. Vielen Dank für die vielen Fotos, das hilft mir sehr weiter.
So ähnlich wollte ich das auch umsetzen.
Bei den Aufnahmen hast du dann normale Nutsteine verwendet um diese in dem Aluprofil zu fixieren, nehme ich mal an?
Zumindest spricht die Tüte mit Nutsteinen auf einem der Fotos dafür

grüße und einen schönen Abend.
Marc



[MarioM]

Wie gesagt, bis jetzt 400€. Es geht auch billiger, wenn man nur 40x40 profil nimmt.
Und man bekommt alles zugeschnitten. Auf den Millimeter genau.

Jupp ist alles mit nutensteinen befestigt.



[MightyMarxMan]

Die absolute low cost Variante ist eine Festoolplatte die mit Winkeln an einen Rahmen mit 40X40 oder 80X40 befestigt ist. Diese Platte wird dann auf zwei Böcke gelegt die eigentlich jeder hat. Das ist meine Variante wenn ich mobil sein will. Materialkosten sind ca170€.

Gruß Henry



[DonMateo]

MightyMarx, die Idee hat was...muss ich mir nur mehr überlegen wie ich die 2 Böcke verbinde damit sie nicht wackeln....aber fürn balkon ist diese variante super



[MarioM]

Habe es eben mal bei Motedis durchgerechnet.
Wenn man nur das 40x40 Profil nimmt (was auch reicht) kommt man mit allen Teilen auf 200€ incl Versand für einen Bausatz in der Größe des Original MFT.
Entweder dann noch die original Platte für 100€ nehmen
Oder für 15€ die aus dem Baumarkt und einen Forstnerbohrer für 20.

Somit kommt man auf 235€ oder wenn man die CNC gebohrte Platte will auf 300€

Nehmen wir mal den für 235€ + 10€ Winkelanschlag + Klappscharnier für FS 100€ + FS 65€
+ Multiplexreste aus dem Baumarkt/Schreinerei (zum adaptieren und Anschlagleiste) 30€
=440€

Festool MFT ohne alles kostet 500€
Den kompletten mit Führungsschiene, Anschlag etc= 600€



[Kramer]

Die 440 EUR scheinen mir sehr realistisch, für einen brauchbaren Nachbau zu sein. Leider werden solche Projekte sonst viel zu häufig schöngerechnet. So ein eigener MFT ist eigentlich nur was für Leute, für die der Weg das Ziel ist. Zum Geld Sparen taugt so ein Projekt nicht.

Wenn ich zum Schluß nur 160 EUR an Materialkosten spare (bzw. sogar nur 80 EUR wenn ich die Festool Lochplatte nehme), aber etliche Arbeitstage mit der Planung, dem Bau und der Beschaffung der Teile beschäftigt bin, dann ergibt das nur einen Sinn, wenn der Spaß an der Arbeit im Vordergrund steht.

Bei allen Bemühungen, wird der eigene MFT immer nur ein Kompromis sein, der umso teurer wird, je mehr er dem Original ebenbürtig sein soll. Das Original ist eben doch mehr, als nur eine Lochplatte mit Klappgestell drunter.



[Tamaris-PA/MTS]

Kann man sehen wie man will, würde eher den Multifunktionstisch von Holzwerken als Ansatz nehmen....deutlich größer und stabiler, dafür eben nicht transportabel....

Alternativ fertiger Klapptisch und anpassen, den Original MFT nachzubauen macht m.E. auch nur begrenzt Sinn. (mit zuvielen Festool Teilen kommt man sehr nah an den Originalpreis)
Wenn man sich nicht zutraut eine Platte mit Löchern zu versehen hat man vielleicht auch das falsche Hobby



[MarioM]

Viel spart man nicht.
Aber für die 160€ die übrig bleiben, Bau ich mir noch das CMS OF Modul nach.
Ist zwar ne Tüftelei, aber dann habe ich mir 500€ gespart und muss keine Festool Oberfräse kaufen

Wollte auch zuerst die Multiwerkbank nachbauen, aber da ich ebenfalls nur begrenzt Platz habe, wollte ich einen Klappbaren Tisch haben



[DonMateo]

so, ich komm jetzt mal mit einer saublöden frage, aber wie macht ihr 100%ig gerade Löcher in die MFT Platte rein? freihändig? welche Fräse, welcher Bohrer?

das "gerade" Loch ist nämlich meine große Schwäche oder Leiden-schaft.



[MarioM]

Entweder mit der oberfräse,

Oder zB.
Bohrständer Mobil Tecmobil, WOLFCRAFT | digitalo

Hatte ich allerdings auch schon



[DonMateo]

und der funktioniert...der mobile bohrständer?



[MarioM]

Ich hab nen ganz billigen für 20€ und der macht das einwandfrei.
Aber es braucht halt viel Kraft für über 100 Löcher.



[MarioM]

Sieht so aus
