Frage für einen verzweifelten Freund. Warum geht der Schalter nicht?!
Frage für einen verzweifelten Freund. Warum geht der Schalter nicht?!
Schalter geht nicht
- Ersteller KalterBach
- Erstellt am
Johannes
ww-robinie
Hallo Sebastian,
der kann nicht gehen, der hat ja keine Beine.

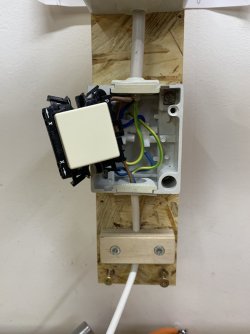

Wenn ich das auf dem Foto richtig erkenne sind die Kabel nicht richtig angeschlossen. Eingang bei P, Ausgang bei einem der X->
Es grüßt Johannes
der kann nicht gehen, der hat ja keine Beine.
Wenn ich das auf dem Foto richtig erkenne sind die Kabel nicht richtig angeschlossen. Eingang bei P, Ausgang bei einem der X->
Es grüßt Johannes
KalterBach
ww-robinie
Scharf kombiniert, Watson.
Gut, dass der Elektriker gestern Feierabend gemacht hat.
Seit heute Mittag leuchtet alles wie gewollt. Welch eine Wohltat für die Augen.
Peter Schiendzielorz
ww-robinie
Hallo,
der gelb-grüne Schutzleiter läuft einfach durch. Der blaue Nullleiter auch.
Die braune Phase wird durchtrennt und geht durch den Schalter. Das eine Ende bei "P" rein und das andere Ende aus einem der "X" wieder raus.
Je nach gewünschter Schalterstellung für "EIN" benutzt du als Ausgang den oberen oder unteren "X". Das andere "X" bleibt frei.
Gruß
der gelb-grüne Schutzleiter läuft einfach durch. Der blaue Nullleiter auch.
Die braune Phase wird durchtrennt und geht durch den Schalter. Das eine Ende bei "P" rein und das andere Ende aus einem der "X" wieder raus.
Je nach gewünschter Schalterstellung für "EIN" benutzt du als Ausgang den oberen oder unteren "X". Das andere "X" bleibt frei.
Gruß
HolzandMore
ww-robinie
Ironie an:
Nee lass nur, der Schalter funktioniet ja immerhin zu 50%, nämlich das Aus. Zum Einschalten benötigst du ein Ein-Schalter, das ist ein Aus-Schalter
Nee lass nur, der Schalter funktioniet ja immerhin zu 50%, nämlich das Aus. Zum Einschalten benötigst du ein Ein-Schalter, das ist ein Aus-Schalter
Time_to_wonder
ww-robinie
Ich glaube, die beiden Braunen stecken im "P". Somit Dauer-Ein. Die Aus-Funktion dürfte also gestört sein, weil das so wie gezeigt nur ein reiner EIN-Schalter ist. Also müsste man ihn mit einem AUS-Schalter kombinieren.
Time_to_wonder
ww-robinie
Blos nicht, da gibts nur auf die Mütze wegen Lüsterklemmen, flexbiler Leitung im Schalter (trotz sichtbarer AEHüs), selbstgebastelter Zugentlastung usw.
KalterBach
ww-robinie
Nein es ist sogar ein Wechselschalter, deshalb hat er ja zwei Ausgänge.
Wenn du einen Schalter mit Steckklemmen hast, dann ist die Adernendhülse ja trotzdem falsch.
Auch bei 12V können Ströme fließen die zu Bränden führen. Ist ne Frage wie viele LEDs du betreibst.Alles Dinge die man für zwei 12 Volt-LED-KSQs sonst so macht.
KalterBach
ww-robinie
Flexibel 2 LED, je 11 Watt.Wenn du einen Schalter mit Steckklemmen hast, dann ist die Adernendhülse ja trotzdem falsch.
Auch bei 12V können Ströme fließen die zu Bränden führen. Ist ne Frage wie viele LEDs du betreibst.
Deswegen ist aber die Aderendhülse trotzdem keine vernünftige Lösung, wenn die Steckklemme nur für feste Leiter zugelassen ist.Na ja. Eine Flex Leitung steckt sich schlecht
Eine mögliche Lösung wäre eine WAGO für flexible/starre Leiter dazwischen und davon mit einem kurzen Stück Einzelader abzweigen.
KalterBach
ww-robinie
WAGO-Klemmen mit Betätigungshebel habe ich auf die Schnelle nicht im Keller gefunden. Ich weiß, dass ich noch irgendwo welche habe.
Kommt Zeit, kommt Klemme.
Kommt Zeit, kommt Klemme.
Eieiei, ein Elektro-Unterforum fordern und DEN Standardelektroartikel nicht auf Vorrat zu Hause?
Da gibt es doch auch was von
Festool ist wohl eher das Pfizer unter den Werkzeugherstellern, …

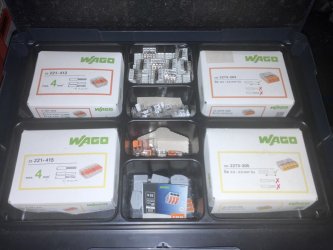

Oder für die L-Boxx-Fraktion: https://www.wago.com/de/installationsklemmen/verbindungsklemmenset/p/887-952
Zuletzt bearbeitet:
freakazoit
ww-ahorn
Guude,
Natürlich achtet man auch beim Schalter welche Spannung der kann, also wechsel oder gleich...
Der Wechselspannungsschalter hat einen anderen Kontaktabstand, dadurch kann es passieren das der Funke nicht ausgeht/abreißt...
Wird gerne bei Wohnmobilen und Wohnwagen vertauscht/ignoriert.
Grüße
Freakazoit
Natürlich achtet man auch beim Schalter welche Spannung der kann, also wechsel oder gleich...
Der Wechselspannungsschalter hat einen anderen Kontaktabstand, dadurch kann es passieren das der Funke nicht ausgeht/abreißt...
Wird gerne bei Wohnmobilen und Wohnwagen vertauscht/ignoriert.
Grüße
Freakazoit
HolzandMore
ww-robinie
Der Mindestkontaktabstand beträgt soweit mir bekannt immer 3mm. Sollte imo auch für Gleichspannungsströme ausreichen.
schrauber-at-work
ww-robinie
Falsch bei DC hast kein Nulldurchgang. Bei den meisten Schaltern ist allerdings auch die Zulässige DC Spannung angegeben wenn Sie dafür geeignet sind.
Hey, vielen Dank für den Link. Endlich weiß ich, was ich mir zum Geburtstag schenken kann.
Man muss denen ja schon lassen, die vermarkten ihre Marke ganz gut.
Hey, vielen Dank für den Link. Endlich weiß ich, was ich mir zum Geburtstag schenken kann.

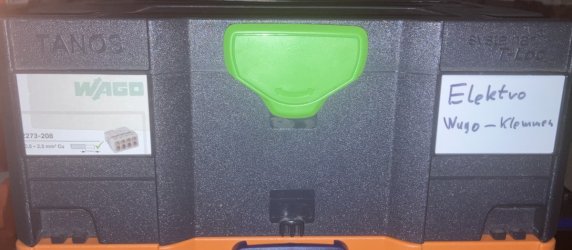

Man kann sich das auch selbst basteln, ich hab das Sortiment gleich mit größeren Stückzahlen angelegt:
Aber farblich ist das Festool-Grün echt am nächsten am WAGO-Grün:
ich weiss nicht welche Schalter Ihr verwendet, in meinen von Busch Jäger sind keine Steckklemmen sondern Federklemmen und die sind sehr wohl für flexible Litzen geeignet, ausserdem darf man flexible Leitungen fest verlegen, sie müssen nur vor Beschädigung geschützt werden und dürfen nicht im oder Unterputz verlegt werden.
Das heisst wenn die Leitung da in einem Leerrohr verlegt wurde, ist das meines Wissens nach erlaubt.
Davon ab bin ich der Meinung, dass jemand der nicht weiss wie ein Schalter angeschlossen wird, das auch in keinem Fall machen sollte.
Das heisst wenn die Leitung da in einem Leerrohr verlegt wurde, ist das meines Wissens nach erlaubt.
Davon ab bin ich der Meinung, dass jemand der nicht weiss wie ein Schalter angeschlossen wird, das auch in keinem Fall machen sollte.
Nur aus Neugier nachgefragt: der Schalter sitzt doch in der Zuleitung zum VSG, oder? Und ist doch fest verlegt, oder? Warum bist du nicht bei NYM geblieben?

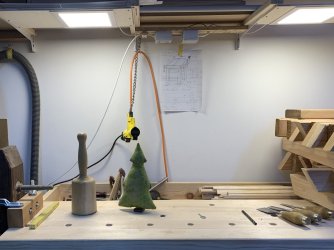

Ich baue mir gerade auch so eine Werktischbeleuchtung aus LED-Panels und freu mich schon, wenn ich dein Bild sehe. Ist einfach ein schönes Licht ohne harte Schatten.
Ich baue mir gerade auch so eine Werktischbeleuchtung aus LED-Panels und freu mich schon, wenn ich dein Bild sehe. Ist einfach ein schönes Licht ohne harte Schatten.
KalterBach
ww-robinie
Der Schalter liegt in der Zuleitung, richtig.
Die beiden KSQ haben nur 2 Adern und ich wollte ein kleines weißes Kabel, welches unauffällig ist und elegant durch zwei Löcher des Regals verlegen.
