Sperrholzkistchen rationell herstellen
- Ersteller fried.chycken
- Erstellt am
-
- Schlagworte
- eckverbindung sperrholz
seschmi
ww-robinie
Du musst die Dinger ja nicht in der Werkstatt verleimen, wenn es da kalt ist.
Einfach dort auf Gehrung zuschneiden, mit nach Hause nehmen und mit Klebeband im Warmen verleimen. Das Klebeband geht ja sowieso ganz rum, d.h. Es klebt Klebeband auf Klebeband und nicht nur auf Holz.
Über Nacht trocknen lassen, fertig.
Einfach dort auf Gehrung zuschneiden, mit nach Hause nehmen und mit Klebeband im Warmen verleimen. Das Klebeband geht ja sowieso ganz rum, d.h. Es klebt Klebeband auf Klebeband und nicht nur auf Holz.
Über Nacht trocknen lassen, fertig.
Ich hab leider auch nur noch Platz für nen Stuhl, vorher warte ein Sessel
Wenn du jetz Gnack geschrieben hättest (wahlweise auch Genick, für Leute die des bajuvarischen nicht mächtig sind), dann hät ich's verstanden...
Zuletzt bearbeitet:
kberg10
ww-robinie
Der Leim, die Umgebungstemperatur und das Holz brauchen Temperatur, bis du damit in der Küche bist, ist Leim der weiß und nicht glasig.
Der Weißpunkt kann unter 8° plus eintreten. Probiers aus, der wird dir vermutlich nicht binden. Er mag einfach warm, so wie deine Füße, oder läufst du im Winter barfuß im Garten?
Strenggenommen ist es nur ein Hocker. Du bringst mich auf Ideen.
Bunjin
ww-eiche
Da stehe ich gerade total auf dem Schlauch. Kannst Du das nochmal erklären? Die Aufkantung für den Deckel stelle ich mir so vor, dass zuerst ein nicht durchgehender Schnitt erfolgt und dann ein durchgehender Trennschnitt "weiter oben". Richtig?
Aber wie kriegt man dann den Falz in den Deckel?
fried.chycken
ww-esche
Tschuldigung, dass ich so ne Arme-Leute-Werkstatt hab
Die 8 Grad kenne ich und weiß ich auch mit umzugehen. Aber wenn der Weißpunkt nicht eintritt, dauert es unter 15° einfach verdammt lange bis der Leim fest ist.
Zuhause leimen ist mangels Platz keine Option für die Menge an Teilen.
Ich danke euch für die vielen Tipps, ich hab jetzt ein paar gute Ideen und halte euch auf dem laufenden, was am Ende raus kommt.
Danke und Grüße, Jakob
MarcBerlin
ww-esche
Du hast ja selbst die beste Lösung gefunden.
Und hier eine weitere Bestätigung.
Und noch eine.
Ich stimme zu: Der eindeutig beste Kompromiss aus Schnelligkeit und Aussehen. Vor allem mit einem Minimum an Vorrichtungen machbar. Denn alles stumpf geleimt oder getackerte erfordert irgendwelche Vorrichtungen um Bündigkeit herzustellen. Und das frisst auch Zeit. Bei großen Stückzahlen relativiert sich das, da man die Vorrichtung natürlich nur einmal baut.
Wenn Du wirklich viele gleiche machen musst und einen Frästisch zur Verfügung hast, gäbe es noch eine pfiffige Variante der obigen Lösung: Du könntest statt Gehrungschnitten 3 V-Nuten fräsen. Und zwar so tief, dass vom Deckfurnier gerade noch ca. ein halber mm stehen bleibt. Das ist dann sozusagen der Ersatz für das Klebeband. Vor dem Umbiegen muss das Furnier noch nass gemacht werden. Musst schauen, ob das mit der Pappel klappt und an die optimale Reststärke muss man sich heran tasten. Ich habe es mal mit Kistensperrholz aus Nadelholz gemacht, was prima geklappt hat.
Vorausgesetzt, Deine Platten sind groß genug hätte das den Charme, dass Du zunächst die 3 Nuten (und 2 Gehrungschnitte an den offenen Enden) machen könntest und im Anschluss Die Schnitte, die dann die Höhe der Kisten ergeben, sowie die Falze für die Böden. Das wäre echt schnell und die Gehrungen mit umgebogenem Furnier sehen richtig klasse aus.
Zuletzt bearbeitet:
fried.chycken
ww-esche
Hmm, ich hab mir gerade erstmal einen Druckluftnagler bestellt
Brauche ich für was anderes eh, da ist es nicht so wild. Aber ich werde Gehrung gegen genagelt testen
Brauche ich für was anderes eh, da ist es nicht so wild. Aber ich werde Gehrung gegen genagelt testen
Bunjin
ww-eiche
Falsch, geht aber ganz einfach.
Zuerst innen drei Nuten Fräsen, zwei davon für Deckel und Boden.
Dann Gehrungen schneiden und verleimen (funktioniert nur mit Gehrungen).
Danach den Schnitt (FKS oder Fräse) außen machen. Dann fällt das auseinander.
Ich fase dann die Aufkantung noch mit dem Einhandhobel an und fertig.
Klar können auch alle drei Nuten und das Auftrennen mit dem Fräser in einer Größe gemacht werden.
Dann muss man nur noch die Höhe des Fräsers verstellen.
Wenn´s schön sein soll dann ölen vor dem Auftrennen. Dann bleibt innen alles sauber.
pdf im Anhang.
Zuerst innen drei Nuten Fräsen, zwei davon für Deckel und Boden.
Dann Gehrungen schneiden und verleimen (funktioniert nur mit Gehrungen).
Danach den Schnitt (FKS oder Fräse) außen machen. Dann fällt das auseinander.
Ich fase dann die Aufkantung noch mit dem Einhandhobel an und fertig.
Klar können auch alle drei Nuten und das Auftrennen mit dem Fräser in einer Größe gemacht werden.
Dann muss man nur noch die Höhe des Fräsers verstellen.
Wenn´s schön sein soll dann ölen vor dem Auftrennen. Dann bleibt innen alles sauber.
pdf im Anhang.
fried.chycken
ww-esche
Sehr Gute Idee.
Kurze OT-Anmerkung: wenn du solche cad-Skizzen nicht als PDF hochlädst, sondern von der geöffneten Zeichnung bei dir mittels snipping tool (Windows Bordmittel) einen Screenshot als PNG oder jpg machst, kannst du den als Bild hochladen und es ist viel einfacher anzuschauen als eine PDF runterzuladen und zu öffnen....
Weis ich, aber eine pdf ist leichter weiterzuverwenden wenn das jemand in sein CAD bringen möchte.
Kann man leicht in ein dxf umwandeln und importieren.
Wäre hier aber nicht nötig gewesen, geht ja nur ums Prinzip.
In jedem Fall mache ich so ratzfatz auch sehr schöne Kästchen.
Ein getrennter Innenkasten ist ja schließlich nur dann nötig wenn man dort, zB. bei einem Humidor, ein anderes Holz haben möchte.
Aber auch dann würde ich die Hölzer schon als Bretter verleimen und dann, wie oben beschrieben, bearbeiten.
Kann man leicht in ein dxf umwandeln und importieren.
Wäre hier aber nicht nötig gewesen, geht ja nur ums Prinzip.
In jedem Fall mache ich so ratzfatz auch sehr schöne Kästchen.
Ein getrennter Innenkasten ist ja schließlich nur dann nötig wenn man dort, zB. bei einem Humidor, ein anderes Holz haben möchte.
Aber auch dann würde ich die Hölzer schon als Bretter verleimen und dann, wie oben beschrieben, bearbeiten.
joh.t.
ww-robinie
Seiten auf Gehrung, mit GUTEM Klebeband.
Boden mit Leim stumpf drunter,.geschossen geschraubt egal, auf jeden Fall mit Leim, gibt mehr Raum innen drin als eingenutet.
Boden mit Leim stumpf drunter,.geschossen geschraubt egal, auf jeden Fall mit Leim, gibt mehr Raum innen drin als eingenutet.
Wolfgang EG
ww-robinie
- Registriert
- 17. Oktober 2010
- Beiträge
- 757
- Alter
- 71
joh.t.
ww-robinie
Das gute dicke durchsichtige breite Tesa
joh.t.
ww-robinie
Sowas immer aus dünnem FU
odul
ww-robinie

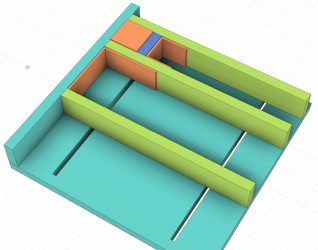

Also, davon ausgehend, dass wir Kistchen der Höhe 56mm (inkl. Boden), 4mm Materialstärke der Größen 60x60, 60x120, 120x120,... bauen wollen:
Das Grundbrett hat Langlöcher. Da drauf werden in den Langlöchern verschiebbare TRennwände gesetzt (Höhe 54mm). Hier einmal im Abstand 60mm und einmal im Abstand 120mm. Halt je nachdem, was man bauen möchte.
In der "60mm-Zeile" sieht man von dem ersten fertig eingesetzten Kistchen (60x60) nur den orangenen Boden. Dann folgt ein TRennklotz (blau). Vom nächsten Kistchen sind 3Seitenwände eingesetzt. Da muss noch die 4te Seitenwand und der Boden eingesetzt werden. Auf die orangenen Kontaktflächen kommt natürlich immer eine Leimraupe. Dann käme wieder ein blauer Trennklotz. Bis die Reihe voll ist. Dann kommt eine Zwinge drauf, um die ganze Reihen Kistchen zu spannen.
In der zweiten Reihe sind erst 2 Seitenwände für ein Kistchen 120x120 zu sehen.
Sind alle Reihen voll, kommt eine Lage Schaugummi drauf. Da drauf eine PLatte, die mit Zwingen angepresst wird.
Hoffe, es ist einigermaßen verständlich.
Zuletzt bearbeitet:
fried.chycken
ww-esche

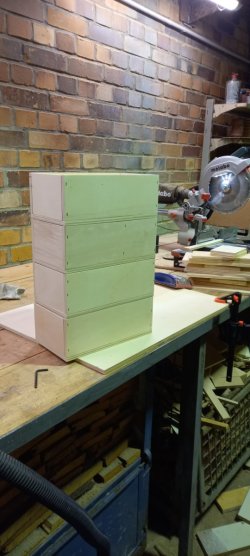

Hab gestern die erste Charge angefangen.

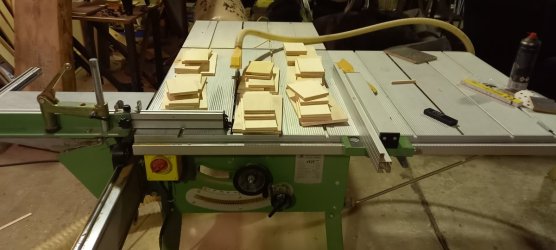

8 Stück zugeschnitten...
Dann geschliffen und mit 32mm Klammern getackert. Ich bin zufrieden mit Zeitaufwand und Ergebnis. Obwohl es ein günstiger Nagler ist, hatte ich keine Probleme mit seitlich austretenden Klammern.
Gehrung teste ich auch noch.
8 Stück zugeschnitten...
Dann geschliffen und mit 32mm Klammern getackert. Ich bin zufrieden mit Zeitaufwand und Ergebnis. Obwohl es ein günstiger Nagler ist, hatte ich keine Probleme mit seitlich austretenden Klammern.
Gehrung teste ich auch noch.
fried.chycken
ww-esche
Noch kurz zum vorgehen: Ich habe mir eine Vorrichtung aus Plattenresten gebaut, hat aber nicht überzeugend funktioniert. Habe die Teile dann einfach auf einem Stück Dekorspan ausgerichtet, Leim angegeben und einfach bündig gehalten zum nageln (Finger aus dem Weg )
Einschränkung des preiswerten Naglers: Der Luftverbrauch. Ist bei mir kein Problem, großer Kompressor ist vorhanden und soviel verwende ich den ja auch nicht. Allerdings braucht es mindestens einen Schlauch mit 10mm ID, hatte erst mit einem 6er probiert - zugegeben, ich brauche 20m Schlauch bis in die Holzwerkstatt - muss dringend mal einen Abzweig in die Leitung setzen. Da nagelt er zwar noch problemlos, zieht aber den Kolben nicht zurück. (ich nehme an, zum zurück ziehen wird ein Unterdruck an einer Venturidüse erzeugt. Funktioniert, ist einfach, aber ineffizient). Dabei bläst er dann auch ordentlich Luft ab, bis der Kolben wieder oben ist.
)Einschränkung des preiswerten Naglers: Der Luftverbrauch. Ist bei mir kein Problem, großer Kompressor ist vorhanden und soviel verwende ich den ja auch nicht. Allerdings braucht es mindestens einen Schlauch mit 10mm ID, hatte erst mit einem 6er probiert - zugegeben, ich brauche 20m Schlauch bis in die Holzwerkstatt - muss dringend mal einen Abzweig in die Leitung setzen. Da nagelt er zwar noch problemlos, zieht aber den Kolben nicht zurück. (ich nehme an, zum zurück ziehen wird ein Unterdruck an einer Venturidüse erzeugt. Funktioniert, ist einfach, aber ineffizient). Dabei bläst er dann auch ordentlich Luft ab, bis der Kolben wieder oben ist.
swrs
ww-kastanie
Hallo alle zusammen,

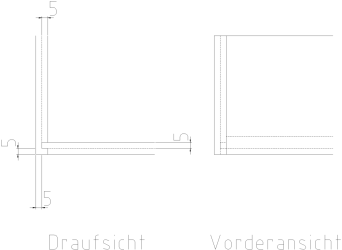

wir hatten mal Kisten aus 10mm MDF gebaut, bei denen die Ecken mit einer Spundung verleimt waren. An die Vorder-/Rückseite waren die Federn (bzw. Fälze) gearbeitet, an den Seitenteile die entsprechenden Nuten. Der Boden saß in einer umlaufenden Nut.
Hierbei wurde mit einem 5mm Nutfräser gearbeitet, der auf eine Höhe von 5mm zwischen Auflage und Fräser eingestellt war. Hierdurch konnten alle Fräsungen mit einer Einstellung gearbeitet werden, was sehr schnell ging. Anbei eine — hoffentlich verständliche — Skizze.
Vielleicht ist das aber trotzdem noch zu aufwendig für das angesprochene Projekt.
wir hatten mal Kisten aus 10mm MDF gebaut, bei denen die Ecken mit einer Spundung verleimt waren. An die Vorder-/Rückseite waren die Federn (bzw. Fälze) gearbeitet, an den Seitenteile die entsprechenden Nuten. Der Boden saß in einer umlaufenden Nut.
Hierbei wurde mit einem 5mm Nutfräser gearbeitet, der auf eine Höhe von 5mm zwischen Auflage und Fräser eingestellt war. Hierdurch konnten alle Fräsungen mit einer Einstellung gearbeitet werden, was sehr schnell ging. Anbei eine — hoffentlich verständliche — Skizze.
Vielleicht ist das aber trotzdem noch zu aufwendig für das angesprochene Projekt.
Anhänge
fried.chycken
ww-esche
so bau ich meine Schubkästen aus Multiplex, aber für die Kistchen war es mir jetzt zu aufwendig (außerdem ist die Tischfräse gerade kaputt und noch nicht wieder repariert). Nachteil ist halt, dass man trotzdem seitlich zweimal Schnittkante sieht, beim Schubkasten egal weil Front und Rückseite ja verschwinden.
Für die Falze brauchte es aber eine andere Fräsereinstellung? Oder Hast du untergelegt?
Ich hab sehr viele verschiedene Dicken an Distanzringen für die Spindel. Oft lege ich dann nur 5mm bei oder so.
swrs
ww-kastanie

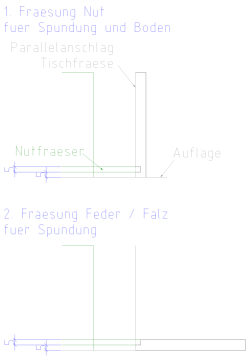

Hallo, soweit ich mich erinnere funktionierte das alles mit einer Einstellung (s. Bild im Anhang). Für die Nuten der Spundung und des Bodens wurden die einen Werkstücke aufrecht am Anschlag der Tischfräse geführt. Für die Federn bzw. Fälze der Spununden und für die Fälze des Bodens wurden die anderen Werkstücke liegend am Anschlag geführt. Mir fehlt hier evtl. das ausreichende Vokabular, aber das Bild sollte es erklären.
Die Schnittkante sieht, sollte es nicht als Schubkasten funktionieren; mir gefällt das allerdings gut, die Schnittkante zu sehen.
Die Schnittkante sieht, sollte es nicht als Schubkasten funktionieren; mir gefällt das allerdings gut, die Schnittkante zu sehen.
