Ulmia KS2: Schnitthöhe zu gering

[loremipsum]

Moin,

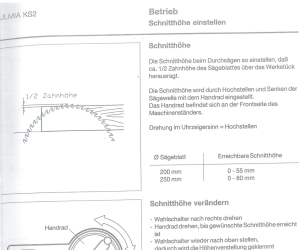

ich wollte heute mit meiner KS2 ein paar Pfosten ablängen, die einen 78er Querschnitt haben. Laut Bedienungsanleitung von Ulmia schafft die KS2 mit einem 250er Sägeblatt eine Schnitthöhe von 80 mm.

Nun habe ich mal nachgemessen: wenn ich das Sägeblatt bei 90° ganz nach oben kurble, lande ich bei ca. 74 mm. D.h. da fehlt ein ganzes Stückchen.

Ich habe den Hydraulikdruck überprüft, aber der ist in Ordnung.

Hat einer von Euch mit diesem Problem Erfahrungen gemacht und vielleicht eine Lösungsidee (nicht für das Sägen der Pfosten, das bekäme ich schon hin, sondern für die Einstellung oder Reparatur der Säge)?

Danke im Voraus für Eure Erfahrungen!

LG
Toby



[carsten]

Hallo

ist das ein neues Sägeblatt oder evtl schon ein paar mal nachgeschärft.



[Johannes]

Hallo,
ich kenne die Maschine nur aus demProspekt, aber ich vermute, daß die Führungen verschmutzt sind und deshalb nicht bis zum eigentlichen Anschlag bewegt werden können.

Es grüßt Johannes



[loremipsum]

Hallo

ist das ein neues Sägeblatt oder evtl schon ein paar mal nachgeschärft.

Hi,

das ist 1 Jahr alt und nicht geschärft worden. Daran wird es wohl eher nicht liegen.

LG
Toby



[Johannes]

Hallo

ist das ein neues Sägeblatt oder evtl schon ein paar mal nachgeschärft.

Hallo Carsten,
zeig mir mal ein Sägeblatt (mit HM-Zähnen) das nach dem Schärfen im Durchmesser 12mm kleiner ist.

Es grüßt Johannes



[loremipsum]

Hallo,
ich kenne die Maschine nur aus demProspekt, aber ich vermute, daß die Führungen verschmutzt sind und deshalb nicht bis zum eigentlichen Anschlag bewegt werden können.

Es grüßt Johannes

Ich habe schon versucht zu erkennen, ob das so ist. Aber man sieht relativ wenig. Darf man da mit Druckluft pusten, oder kommt dann Schmutz hin, wo er nicht hingehört?



[Holz635]

Bei mir hatte sich Sägemehl angesammelt und so war die Sägeblattverstellung eingeschränkt. (Ich hab keine Ulmia)


Andere Idee, wenn die Verstellung hydraulisch ist: könnte da Luft im System sein? Dann könnte entlüften die Lösung sein.



[Johannes]

Hallo,
wenn da Öl mit Sägemehl in irgendwelche Führungsnuten gepresst wurde (im Laufe der Jahre) kriegst du das mit ein bisschen Druckluft nicht weg.
Wie wird denn bei der Säge das Sägeaggregat geführt?

Es grüßt Johannes



[carsten]

Hallo

uups falsch gelesen bzw falsche Werte zugeordnet. Bei 78 mm wäre das ne mgl Ursache gewesen.

Ich schiebe es auf Corona .....



[Johannes]

Ich schiebe es auf Corona .....

Hallo Carsten,
wieviel hast du denn davon getrunken?

Es grüßt Johannes



[Martin45]

Ich komm gerade auf ca. 75mm und ich meine das Blatt wäre auf höchster Stellung.
Nimm halt ein 254er Blatt statt nem 250er, dann haste 2mm mehr.



[loremipsum]

Ich komm gerade auf ca. 75mm und ich meine das Blatt wäre auf höchster Stellung.
Nimm halt ein 254er Blatt statt nem 250er, dann haste 2mm mehr.

Hmm, dann geht's Deiner Säge auch nicht besser als meiner



[loremipsum]

Hallo,
wenn da Öl mit Sägemehl in irgendwelche Führungsnuten gepresst wurde (im Laufe der Jahre) kriegst du das mit ein bisschen Druckluft nicht weg.
Wie wird denn bei der Säge das Sägeaggregat geführt?

Es grüßt Johannes

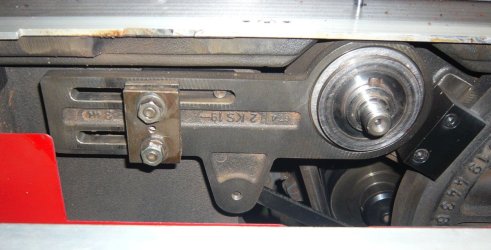

Weiß nicht, ob Du da was erkennst...



[Martin45]

Hmm, dann geht's Deiner Säge auch nicht besser als meiner

mehr Schnitthöhe? Da nehm ich das 450er Blatt an der großen Schwester.



[loremipsum]

mehr Schnitthöhe? Da nehm ich das 450er Blatt an der großen Schwester.

Meine ist leider ein Einzelkind. Sie hat noch entfernte Verwandte, aber die sind alle noch kleiner



[Mathis]

Ab Werk hat die KS2 mit einem Blatt mit 270 mm eine Schnitthöhe von ca. 80 mm, mit einer kleinen Änderung passt aber auch ein Blatt mit 310 mm drauf, das dann ca. 20 mm mehr Schnitthöhe ergibt. Der geringe Aufwand hierfür lohnt sich allemal!

Man muss zwei die zwei Langlöcher im Spaltkeilhalter verlängen und ausfräsen lassen, dann passt ein 310er Blatt locker drauf.

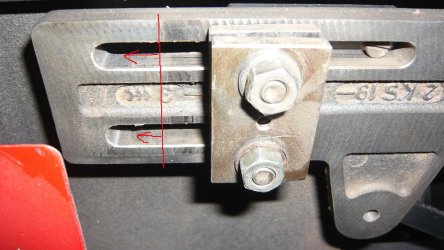

Im Bild markiert der senkrechte rote Strich ungefähr, wo früher die Schlitze zuende waren. Durch ca. 20 mm längere Nuten gewinnst du Platz für deutlich größeren Durchmesser des Sägeblatts.

Ich kann diese kleine Veränderung nur sehr empfehlen.



[loremipsum]

Hmm. Wieso hat Ulmia das nicht so ausgeliefert, frage ich mich. Also das ist eine ernst gemeinte Frage. Wäre ja schön...

80 mm müssten laut Anleitung mit dem 250er Blatt gehen. Oder gab es verschiedene Ausführungen?



[Mathis]

Ich kann mir vorstellen, dass Ulmia damit in der Liga der Sägen bis maximal 250 mm Durchmesser bleiben wollte.
Wenn ich mich richtig erinnere, gabs ab 250 mm Durchmesser des Sägeblatts die Vorschrift, den Schutz als Oberhaube auszuführen, der dann mit Galgen am Korpus der Säge ausgeführt sein musste.
Bis 250 mm war noch der am Spaltkeil montierte Schutz zulässig, wie es den eben auch meist bei der KS2 gab.
Darüber nicht mehr, was einiges an Aufpreis bedeutet, und deswegen haben die die Säge wohl so gebaut.
Vielleicht kennt ja ein Profi hier diese Regelung genauer.



[heiko-rech]

Hallo,

Wenn ich mich richtig erinnere, gabs ab 250 mm Durchmesser des Sägeblatts die Vorschrift, den Schutz als Oberhaube auszuführen, der dann mit Galgen am Korpus der Säge ausgeführt sein musste.
Bis 250 mm war noch der am Spaltkeil montierte Schutz zulässig, wie es den eben auch meist bei der KS2 gab.

das gilt heute erst ab 315mm. Dein Umbau wäre also sogar BG-Konform
Ob das zu Zeiten, als Ulmia noch Maschinen gebaut hat, auch so war, kann ich aber nicht sagen. Ich vermute aber mal, dass sich da seither nichts geändert hat.

Gruß
Heiko



[loremipsum]

Die passende Haube hätte ich schon an der Säge... Jetzt muss ich nur einen Schlosser finden, der das übernimmt.



[magmog]

Guuden,

Bohren, sägen und feilen, und in einer halben Stunde sind die Langlöcher verlängert.
Ganz einfaches und pures Handwerk!



[loremipsum]

Wahrscheinlich hast Du Recht. Bei Metall bin ich immer reflexartig nicht bei selber machen. Dabei habe ich eigentlich alles dafür da...



[loremipsum]

Ab Werk hat die KS2 mit einem Blatt mit 270 mm eine Schnitthöhe von ca. 80 mm, mit einer kleinen Änderung passt aber auch ein Blatt mit 310 mm drauf, das dann ca. 20 mm mehr Schnitthöhe ergibt. Der geringe Aufwand hierfür lohnt sich allemal!

Man muss zwei die zwei Langlöcher im Spaltkeilhalter verlängen und ausfräsen lassen, dann passt ein 310er Blatt locker drauf.
Im Bild markiert der senkrechte rote Strich ungefähr, wo früher die Schlitze zuende waren. Durch ca. 20 mm längere Nuten gewinnst du Platz für deutlich größeren Durchmesser des Sägeblatts.
Anhang anzeigen 143439
Ich kann diese kleine Veränderung nur sehr empfehlen.

Nachdem ich mir das mal genauer angesehen habe, frage ich mich vor allem, wie man das Teil aus der Säge herausbekommt. Bevor ich jetzt anfange, die Säge auseinanderzubauen: kannst Du Dich noch daran erinnern, was für den Ausbau nötig war? Ich habe leider keine Explosionszeichnung der Säge...



[Mathis]

Dran erinnern kann ich mich nicht, ist schon zu lange her.

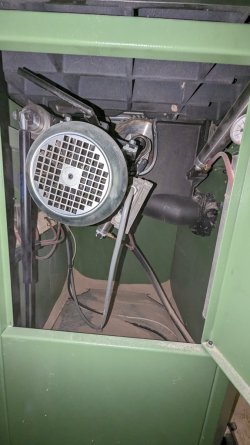

Hier ein Bild:


Die Halterung ist drehbar auf der KS-Welle befestigt, ich wüprd zuerst die beiden SChrauben rechts lösen, dann die Verstrebung zur Abstützung nach unten, war auf jeden Fall kein Hexenwerk. Einfach loslegen.



[loremipsum]

Ich glaube die Schrauben haben damit nichts zu tun.

Wie hast Du das Teil denn von der Welle bekommen?
