Vorstellung Schwingmeißelstemmmaschine Maka SM7-P

[Lorenzo]

Jetzt gibt's 2 Videos.
Einmal nen Überblick über die Maschine:
https://youtu.be/kJFautAAh1c?si=Yr5-BLa63HJh9sLw

Und einmal wird ein Loch gestemmt:
https://youtu.be/Mztqfbj0IY0?si=LU_gFjI3VUiuGZlI



[teluke]

Sauber und schnell, nur Dein Stemmeisen gehört mal wieder geschliffen



[Lorenzo]

Ich hab noch überlegt ob ich profilaktisch was dazu sag..
Das Stemmeisen hab ich kurz vorher noch verwendet, um Lack von Metall zu schaben Das lag einfach gerade griffbereit.



[teluke]

profi-laktisch, klasse Wortschöpfung



[Lorenzo]

Hab mich schon gewundert warum dieses tragbare TelePHon gar keine Vorschläge macht, während ich das Wort eingegeb.
P.S. Du hast ein "t" vergessen..



[teluke]

Habe ich jetzt noch eingefügt, weil sonst der Witz nicht erkennbar ist.



[Lorenzo]

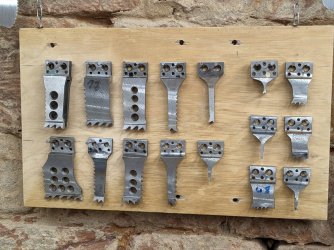

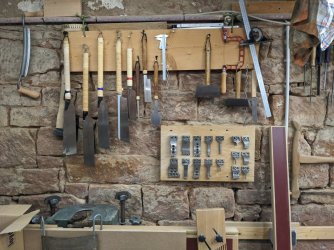

Meine Meißel haben inzwischen frisch per Hand geschärft auch ihren Platz gefunden. Sind doch gar nicht mal so wenige...

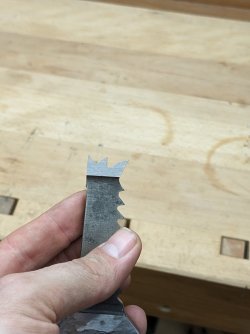

Ich hab mir auch ne runde Diamantschleifscheibe besorgt, für die lass ich mir ne Aufnahme drehen die ich in die Bohrmaschine einspannen kann. Ich werde noch nen einfachen Halter mit Kniehebelspanner bauen damit ich die Meißel so einspannen kann, dass die zu schleifende Fläche senkrecht nach unten schaut, mit der Höhenverstellung der Spindel fädel ich dann in den Zahnzwischenraum ein, und kann so die Fläche und den Zahngrund sauber winklig schleifen.
Von Hand würde nach mehrmaligem schärfen doch alles bisschen rund werden, und aus dem Winkel gehen.



[seschmi]

Wenn Du die Schleifeinrichtung fertig hast, dann zeig mal ein Bild. Es würde mich schon interessieren, wie das funktioniert.

Im Moment ist mir nicht klar, wie man diese komisch geformten Zähne schleifen soll.



[Lorenzo]

Na klar, ich halt euch weiter auf dem Laufenden. Ich hab jetzt alle ein mal mit den EZE-LAP Feilen geschärft, das funktiniert prinzipiell ganz gut, und die sind auch echt richtig scharf jetzt. Ich kann aber nicht in den gerundeten Zahngrund, und das würde irgendwann zum Problem werden. Ich glaub meine Idee müsst ganz gut hinhauen. Das wäre dann ähnlich wie das Schärfen meiner Stemm- und Hobeleisen. Ab und zu mal mit der Maschine begradigen und ne saubere Ausgangslage schaffen, und dann einige Male von Hand abziehen.
Mal schauen ob das so aufgeht..



[summa4ever]

Meine Meißel haben inzwischen frisch per Hand geschärft auch ihren Platz gefunden. Sind doch gar nicht mal so wenige...
Anhang anzeigen 171781 Anhang anzeigen 171782
Ich hab mir auch ne runde Diamantschleifscheibe besorgt, für die lass ich mir ne Aufnahme drehen die ich in die Bohrmaschine einspannen kann. Ich werde noch nen einfachen Halter mit Kniehebelspanner bauen damit ich die Meißel so einspannen kann, dass die zu schleifende Fläche senkrecht nach unten schaut, mit der Höhenverstellung der Spindel fädel ich dann in den Zahnzwischenraum ein, und kann so die Fläche und den Zahngrund sauber winklig schleifen.
Von Hand würde nach mehrmaligem schärfen doch alles bisschen rund werden, und aus dem Winkel gehen.

Sandstein ist aber auch einfach eine gute Kulisse für Holz und Werkzeug

Aus welchem Holz ist denn die Platte der Meißel? - ich hatte für den Bau meiner Werkbank beim örtlichen Holzhändler einen Rest Multiplex gekauft, der keine (typische) Buche oder Birke war. Ich habe versäumt nachzufragen, was es ist und weiß es bis heute nicht. Auf den ersten Blick sieht er deinem Brett recht ähnlich.



[Lorenzo]

Aus welchem Holz ist denn die Platte der Meißel?

Ich weiß es auch nicht. Ich weiß noch nicht mal wie ich zu dem Rest gekommen bin, gekauft hab ich's nicht.



[Lorenzo]

@seschmi und alle anderen Interessierten.

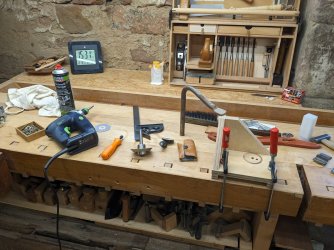

Heute hab ich mich mal drum gekümmert die Schleifeinrichtung für die Meißel zu bauen und auch gleich zu testen. Funktioniert einwandfrei.

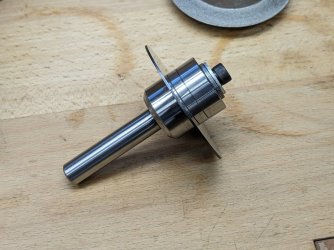

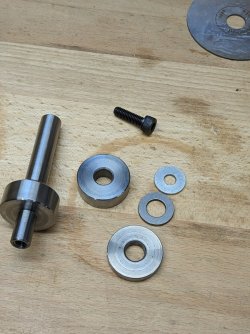

Beim Besuch bei David (@DZaech) haben wir, oder besser er, eine Spannvorrichtung gedreht, die eine kleine Diamantschleifscheibe spannt, und so in die Bohrmaschine kommt.

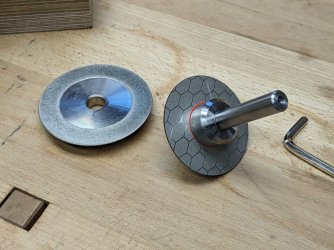

Genau genommen hab ich zwei verschiedene Schleifscheiben, ich wusste noch nicht so recht was sich wohl besser eignet, bin schon von der dickeren ausgegangen, weil ich damit gut bis in den Zahngrund schleifen kann, da auch die Kante der Scheibe diamantbestückt ist. Stimmt auch, die dünne ist aber deutlich feiner, und die werde ich für Zwischenschliffe verwenden, und mit der groben dicken immer wieder nen Grundschliff machen um die Geometrie sauber zu halten.

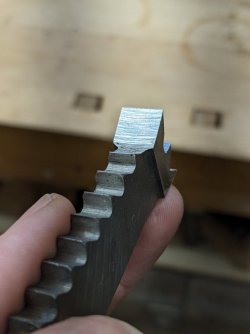

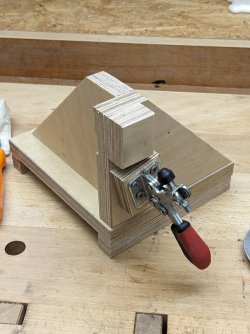

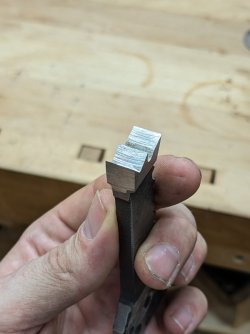

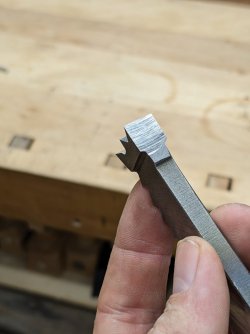

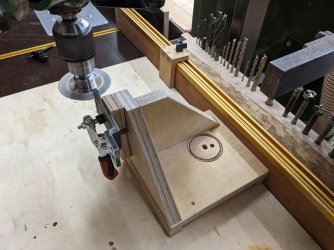

Aus Multiplex nen Halter gebaut, und schließlich gleich mal getestet. Sieht aus wie neu, die Meißel kamen deutlich verschliffener bei mir an, da hatte jede Fläche viele Facetten.

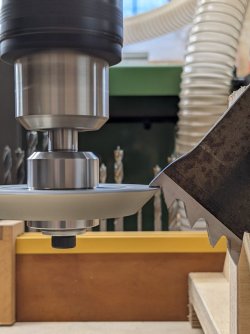

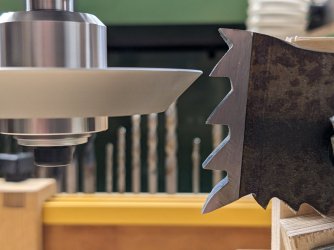

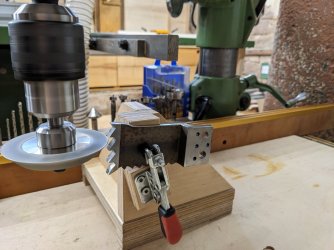

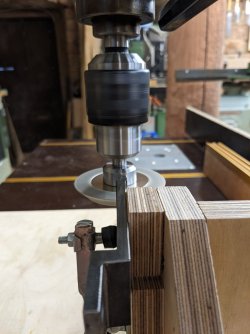

Ich lege den Halter am Anschlag vom Bohrtisch an, schwenk den Bohrkopf so, dass die Mitte der Meißel in der Mitte der Drehachse der Schleifvorrichtung liegt. So kann ich die Schleiftiefe bestimmen indem ich den Halter am Anschlag entlang führe. Die Höhenverstellung der Pinole nutz ich um die Schleifscheibe zwischen den einzelnen Zähnen zu positionieren, und auch zum schleifen. Die Rückholfeder der Pinole machts leicht. Ich brauch blos nen Finger auf den Hebel für den Bohrvorschub legen und kann so den Schleifdruck bestimmen. Da ich nicht nass schleifen kann ohne ne unblaubliche Sauerei zu machen, schleif ich mit wenig Druck. Der Meißel wird auch an den Spitzen nur lauwarm.
Nach paar Mal umspannen, sind alle Flächen sauber geschliffen.



[joh.t.]

Ein bisschen Neid, aber auch l'art pour l'art...



[Holzrad09]

Beim Besuch bei David (@DZaech) haben wir, oder besser er, eine Spannvorrichtung gedreht, die eine kleine Diamantschleifscheibe spannt, und so in die Bohrmaschine kommt.

Ich hab für meine Schleifeinrichtung dieses Teil bestellt. https://www.temu.com/de/1-elektrisc...asis-verwandeln-lasst-g-601099552760207.html?
Vorteil - das Bohrmaschinenlager wird nicht belastet, weil das Ding nen eigenes Lager hat.
Nachteil - Handbohrmaschine mit Schnellspannfutter funktioniert nicht wirklich, habe deswegen extra eine aus den KA mit 10mm Zahnkranzbohrfutter gekauft.
LG



[Lorenzo]

Was soll ich sagen Johannes? Ich mach das nicht um dich zu verwirren..

Ich mach mir um die Lager der Bohrmaschine keine Sorgen Ronny. Ich schleif nur mit der senkrecht nach oben zeigenden Fläche und minimal mit der Kante, auch wenn es theoretisch gehen würde die Schräge auch zu nutzen. Aber die Schräge würde eine Hohlkehle schleifen, die will ich an den Zähnen nicht haben, sonst kann ich auch nicht mehr kurz abziehen zwischendrin. Der Durchmesser der Scheibe ist klein, da kommt keine große radiale Kraft auf die Lager. Und die Bohrmaschine ist nicht aus Zucker. Das trau ich ihr problemlos zu.



[joh.t.]

Was soll ich sagen Johannes? Ich mach das nicht um dich zu verwirren..

Ich mach mir um die Lager der Bohrmaschine keine Sorgen Ronny. Ich schleif nur mit der senkrecht nach oben zeigenden Fläche und minimal mit der Kante, auch wenn es theoretisch gehen würde die Schräge auch zu nutzen. Aber die Schräge würde eine Hohlkehle schleifen, die will ich an den Zähnen nicht haben, sonst kann ich auch nicht mehr kurz abziehen zwischendrin. Der Durchmesser der Scheibe ist klein, da kommt keine große radiale Kraft auf die Lager. Und die Bohrmaschine ist nicht aus Zucker. Das trau ich ihr problemlos zu.

Würde mir eher sowas zulegen

Gerade bei #Kleinanzeigen gefunden. Wie findest du das?

https://www.kleinanzeigen.de/s-anze...ampaign=socialbuttons&utm_content=app_android

Gerade bei #Kleinanzeigen gefunden. Wie findest du das?

https://www.kleinanzeigen.de/s-anze...ampaign=socialbuttons&utm_content=app_android

Vielseitiger...
Trotzdem beobacjte ich das. Dein Maschinchen ist eben sehr speziell.

Eine Shaper Origin wäre ebenfalls sehr hilfreich.



[predatorklein]

Würde mir eher sowas zulegen

Wir hätten uns (fast) mal das Teil von Hess zugelegt :

https://www.youtube.com/watch?v=JS0-eOwLkX4

Motor kann gewechselt werden , mit dem Oberfräsenmotor ist es eine Freude , Schlitz und Zapfen zu fertigen .

Gruß



[Lorenzo]

Ich kenn die Maschinen ja. Mit der DBL hab ich gearbeitet, super Maschine. Die hast du auch vor nem Jahr schonmal verlinkt. Aber ich geb halt nicht für ne Dübelbohrmaschine doppelt so viel aus wie für die FKS/Fräse. Und 8 mal so viel wie für die Stemmaschine. Und dann kann ich immer noch keine Schlitz und Zapfen Verbindungen machen die auch sichtbar sein können. und zwar mit 4 Ecken.
Die Maschine ist speziell, aber passt einfach gut zu dem was ich machen will. Da hat nicht jeder die gleichen Ansprüche. Ich bin mit der Maka sehr zufrieden, steht tip top da und arbeitet absolut präzise.



[predatorklein]

Ich kenn die Maschinen ja. Mit der DBL hab ich gearbeitet, super Maschine. Die hast du auch vor nem Jahr schonmal verlinkt. Aber ich geb halt nicht für ne Dübelbohrmaschine doppelt so viel aus wie für die FKS/Fräse. Und 8 mal so viel wie für die Stemmaschine. Und dann kann ich immer noch keine Schlitz und Zapfen Verbindungen machen die auch sichtbar sein können. und zwar mit 4 Ecken.
Die Maschine ist speziell, aber passt einfach gut zu dem was ich machen will. Da hat nicht jeder die gleichen Ansprüche. Ich bin mit der Maka sehr zufrieden, steht tip top da und arbeitet absolut präzise.

Hallo

Mit dir hab ich doch gar nicht geredet

Gruß



[Lorenzo]

Dito.



[Olivette]

Hi Lorenzo,

I had the pleasure of reading your messages on the Maka SM7. By chance, do you have a copy of the manual and parts list that you could send me? THANKS clement



[Lorenzo]

Hey Clement,
I will see what I can find at home tonight. Be aware: the manual doesn't explane how to operate the machine, and I don't have a parts list.
If you have specific questions, ask them here. This could help others too.



[Lorenzo]

Hey Clement. @Olivette

I have searched for files on my computer, but i only found this:
https://wtp.hoechsmann.com/en/lexikon/7627/sm_7
Like I said, there is no very extensive manual, that describes in detail on how to use the machine. But that is not unusual, it's the same with my other machines. Just very basic descriptions of the functions.
I do have the complete paperwork between Maka and the originial buyer, wich is very interesting, but again, not in the sense that you learn something about the operation. There is a pretty lengthy conversation about the two different machines that are beeing offered (the SM8 and the SM7P) and all the available options.
There have also been recommendations from Maka that have not always been the most expansive options, wich i find particularly nice. And I think it was pretty common that you had the machine delivered by maka, with a technician who gave you a thorough introduction into the machine.
I would really like to know what these guys knew about the machine and the best ways to work with it.
I have never seen a parts list or an exploded view of the machine, but I had mine disassebled entirely and if you have any problems, then ask right away.
For specific questions, a few sharp and bright pictures alwas help, and if its about the operation, I will just try my best to explain, and/or show with pictures.

Last but not least, the machine seems kind of intimidating at first, but in the end its just a pimped out slot mortiser. And apart from the pneumatics, the machine is built very straight forward. And the pneumatics are not complicated either, I was just new to the whole thing.

Ah, in #4 and #26 I shared links to videos about the machines.
