Werkbank "Roubo Art" light

[pedder]

Ich habe 2 Vorderzangen in der Werkstatt. 90mm und 40mm letztere verbiegt sich sichtbar. Mehr ist besser, notfalls aufdoppeln.



[Mitglied 67188]

vor allem ist in der Backe noch eine sehr tiefe Nut die diese schwächt.

Samuel Mamias hat hier noch einen Flachstahl eingebaut... das sieht man ab 3:18 min.
Habe mir das auch überlegt, denke aber, dass ist zu viel des Guten...
Ist ja eine Vorderzange und keine Presse.
ich hab so um die 85mm (65mm plus versteifendes Zierbrett von 20mm)

Auch sonst ein interessantes Video (auf französisch doch in weiten Teilen selbsterklärend)

https://youtu.be/t4u7l68VNYc



[vikary]

Danke Guido, dann muss ich auf die Backe was drauf leimen LG



[vikary]

kurzer Status Update: alles ist schon fast fertig, die Fotos folgen bald.

und jetzt noch eine Frage:
glaubt Ihr, ich kann diese großeVorderzange aus der alten Werkbank hier an der Seite einbauen?



[vikary]

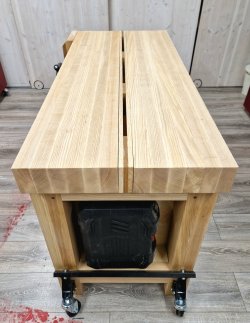

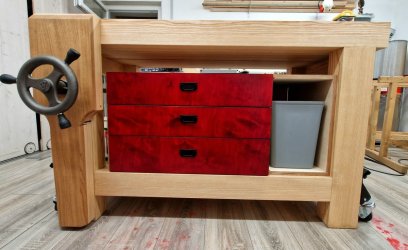

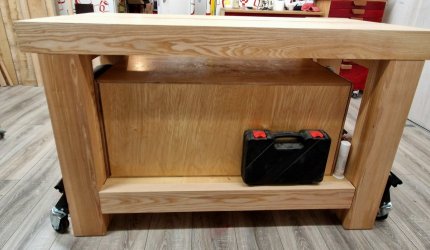

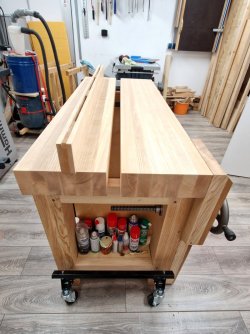

Ich erkläre mein Projekt für abgeschlossen! Ich konnte schon damit arbeiten und es ist wirklich klasse! Insbesondere die vielen Spannmöglichkeiten, helle Arbeitsfläche und der Spindel von Benchcrafted. Er hat schon was gekostet, hat aber nur einmal weh getan und jetzt macht nur noch Spaß



[Ankece]

Sehr schön geworden, deine Hobelbank. Gefällt mir gut.
Hast du vielleicht noch Bilder vom Bau der Bank?



[Heener]

Danke Guido, dann muss ich auf die Backe was drauf leimen LG

Das werde ich wohl auch noch machen müssen. Wenn die Bohrungen der Gleitrohre nicht knisch passen, wackelt die Spannbacke noch mehr....



[rhinelander61]

Moin Vikary,

Wow - sieht sehr gut aus.
Dann kannst Du 'Hobelbank bauen' ja auch von Deiner Bucketlist streichen
Ich wünsche Dir viel Freude und gelungene Projekte damit.
Wenn ich die Verfahreinrichtung richtig introvertiert ist die Bank mobil.
Kannst Du dazu was schreiben?
Kannst Du sie alleine anheben - oder Wagenheber?
Woher hast Du die Hebeeinrichtung?

HG an den Rhein

Andreas



[vikary]

Angefangen hat das Projekt so :

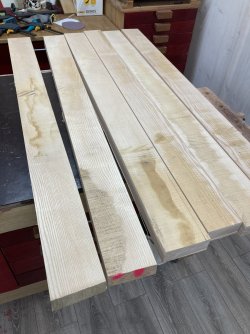

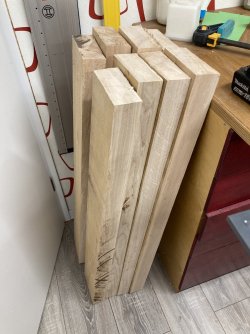

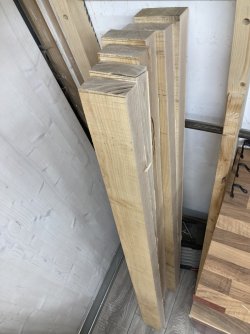

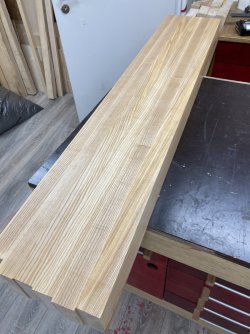

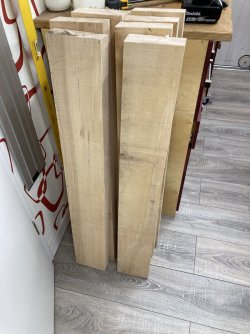

Zuschnitt Beine:

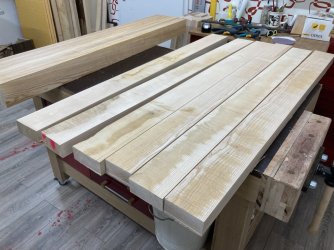

und Platte
,

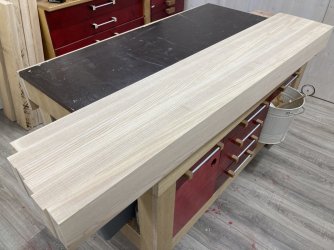

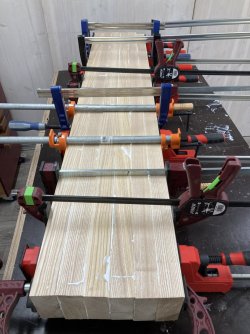

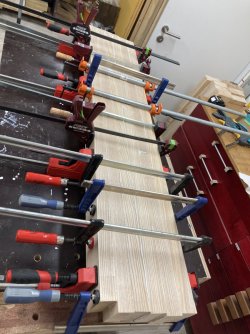

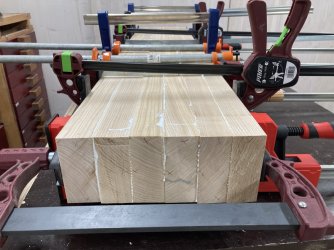

Verleimen:
,


,

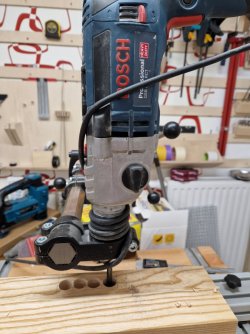

Hier noch das Vorbohren der Löcher für die Zapfen:



[vikary]

Moin Vikary,

Wow - sieht sehr gut aus.
Dann kannst Du 'Hobelbank bauen' ja auch von Deiner Bucketlist streichen
Ich wünsche Dir viel Freude und gelungene Projekte damit.
Wenn ich die Verfahreinrichtung richtig introvertiert ist die Bank mobil.
Kannst Du dazu was schreiben?
Kannst Du sie alleine anheben - oder Wagenheber?
Woher hast Du die Hebeeinrichtung?

HG an den Rhein

Andreas

Hallo Andreas, vielen Dank! Ich habe bei A*** absenkbare Schwerlastrollen gekauft (4 Stk. so um 50€) und sie danach mit Stahlprofilen (Reste eines IKEA Möbels) verbunden. Jetzt muss ich nur zwei Mal (statt vier Mal) mit dem Fuß "tretten", um den Tisch zu hochzuheben und zu bewegen. Ich war richtig überrascht, wie leicht das geht! Diese Rollen kann ich nur empfehlen



[heiko-rech]

Hallo,

noch eine kurze Frage: reicht die Backe in 50mm Stärke aus?

An meiner viel einfacher gebauten Bank reichen mir sogar 40mm Buche aus. Ich konnte damit bisher Werkstücke in unterschiedlichen größen sicher und komfortabel spannen. Eine Durchbiegung der Backe konnte ich nicht feststellen. Klar ist eine dickere Backe nicht verkehrt, aber man sollte sich auch mal überlegen, wie viel Druck man aufbringen muss, um 40mm Buche auf einer Länge von ca. ca 600mm zu verbiegen.
Ob die teuren Beschläge mehr Material für den Einbau benötigen und die Konstruktion eventuell schwächen, müsste man allerdings noch prüfen und ggf. bedenken. Bei meiner einfachen Lösung wird nur ein Loch gebohrt.
Gruß
Heiko



[Guido]

Klar ist eine dickere Backe nicht verkehrt, aber man sollte sich auch mal überlegen, wie viel Druck man aufbringen muss, um 40mm Buche auf einer Länge von ca. ca 600mm zu verbiegen.

Das geht mit jeder popeligen Schraubzwinge und mit den massiven Benchcrafted-Beschlägen ist das ein Klacks
Aber wie heißt es so schön: Versuch macht kluch ...



[heiko-rech]

Hallo Guido,

Das geht mit jeder popeligen Schraubzwinge und mit den massiven Benchcrafted-Beschlägen ist das ein Klacks

Ich habe nicht behauptet, dass es nicht geht, nur, dass man sich vor Augen führen sollte, wieviel Druck dabei entsteht.

Aber wie heißt es so schön: Versuch macht kluch ...

Stimmt, daher auch meine Aussage, dass ich bei meiner Zange keine nennenswerte Durchbiegung der Backe feststellen kann.
Natürlich könnte ich jetzt die Spindel zuknallen wie ein Ochse, aber wozu? Mehr als halten ohne zu wackeln muss ein Werkstück in der Vorderzange doch nicht.
Gruß
Heiko



[Guido]

Es mag ja sein, dass bei deiner Beinzange eine 40 mm Stärke ausreicht, bei der Benchcrafted (und um die geht es hier) defintiv nicht. Und wer sich für etwa 500 Euro einen solchen Beschlag leistet, der sollte auch noch die 50 Euro für das Material einer vernünftigen Spannbacke übrig haben.



[heiko-rech]

Hallo Guido,

Es mag ja sein, dass bei deiner Beinzange eine 40 mm Stärke ausreicht, bei der Benchcrafted (und um die geht es hier) defintiv nicht.

Sorry, mein Fehler. Nachdem Pedder von seinen Vorderzangen berichtet hat, dachte ich, wir wären allgemein bei der Dicke von Spannbacken angelangt.

Und wer sich für etwa 500 Euro einen solchen Beschlag leistet, der sollte auch noch die 50 Euro für das Material einer vernünftigen Spannbacke übrig haben.

Da magst du recht haben. Dennoch könntest du ja kurz darauf eingehen, warum die Spannbacke bei diesem Beschlag dicker sein sollte. Ich habe dazu in diesem Tread noch keine Begründung gefunden. Oder ich habe sie überlesen.
Gruß
Heiko



[willyy]

Bei der klassischen Vorderzange drückt man ja ein paar cm neben der Spindel und den Führungsstangen, die ein Abkippen mehr oder weniger verhindern.
Schließt die Benchcraftet parallel? Wir fehlt nach den Bildern ein Gegenlager unten ? (Hab so ein Teil noch nie live gesehen oder benutzt)
Damit ist die Hebelwirkung nach oben viel größer, oder?



[Guido]

Dennoch könntest du ja kurz darauf eingehen, warum die Spannbacke bei diesem Beschlag dicker sein sollte.

Ganz einfach: Weil sich eine 40 mm dicke Spannbacke bei der Benchcrafted-Spannzange sehr schell durchbiegt. Wie ich schon in Beitrag 25 gesagt hatte, kann man mit dieser Beinzange bereits mit geringem Kraftaufwand enorme Spannkräfte erzeugen. Da braucht man nicht mal die Kraft eines Ochsen, hier reicht die Kraft eines Kaninchens völlig aus

Aber jetzt im Ernst, und bevor es hier tatsächlich noch welche gibt, die das versuchen, es geht auch konstruktionsbedingt nicht: Alleine die Crisscross-Schere benötigt eine Frästiefe von 36,5 mm da sind selbst die 50 mm schon sehr grenzwertig und 40 mm sind - wie gesagt - definitiv zu dünn.



[narrhallamarsch]

Lieb sein!

Ich habe die Bank so gebaut wie Guido und arbeite seit ziemlich genau einem Jahr daran und muss sagen, es ginge natürlich preiswerter, aber besser kaum.

Ist alles Geschmacksache, die Benchcrafted Zangen sind aber allererste Sahne und ich will sie nicht mehr missen.



[Mitglied 67188]

Schließt die Benchcraftet parallel?

hier und in Beitrag #8 kannst du das Funktionsprinzip (Schema/Skizze) sehen.
Wenn alles richtig gemacht ist schließt sie parallel.
Man könnte sie auch so justieren, dass sie an der oberen Kante etwas früher schließt.

Oder ich habe sie überlesen.

vor allem ist in der Backe noch eine sehr tiefe Nut die diese schwächt.

Die gekauften Versionen laufen bestimmt etwas besser als meine,
doch das Konstruktionprinzip einer Beinzange überzeugt, vor allem wenn sie schräg montiert ist.
