Zapflöcher ausfüttern?

Eisenholz2

ww-kastanie
Registriert
8. Juni 2024
Beiträge
25
Ort
Karlsruhe
Hattest du jetzt schon einen Zimmermann vor Ort?
Nur wegen dem liegenden Balken im Erdgeschoß.
Das Dachgeschoß war noch nicht freigelegt.
Die Balken in den Böden habe ich teilweise verstärkt durch Anlaschung, auch wegen der Nivelierung.
Bei Verstärkungen oder Reparaturen habe ich Auflager aus Beton/Quellbeton hergestellt.


Eisenholz2

ww-kastanie
Registriert
8. Juni 2024
Beiträge
25
Ort
Karlsruhe
Ist das auf dem zweiten Foto (oberer Teil des Stahlseils) die Giebelwand? Ist die eventuell bereits nach aussen geneigt und wurde mal notdürftig stabilisiert, oder hängt auf der anderen Seite der Wand bspw. ein Seil an dem Stromleitungen oder eine Lampe befestigt ist.

Für eine bessere Beurteilung braucht es mehr Bilder, vor allem welche mit „Fleisch“ oder einer Gesamtansicht. Detailausschnitte helfen nur bedingt.
Ja, die obere Seite mit dem Seilspanner ist am Balken der Giebelwand.
Kein Zug von außen durch Stromleitung oder Ähnliches.
Über diesem Raum gibt es noch den Spitzboden mit 1,8 bis 2 Meter.


fopster

ww-esche
Registriert
8. Juli 2016
Beiträge
569
Ort
Oberösterreich
Ist höchstwahrscheinlich ein zweifach stehender Pfettendachstuhl.
Die Kopfbänder sollte man bei diesem nicht ohne weiteres entfernt werden.

Wenn doch dann muss der Querschnitt der Mittelpfetten erhöht werden.

Heute nimmt man Brettschichtholz um größere Längen zu überspannen, dann braucht man unter den Pfetten keine Stiele und Kopfbänder.

Ist bei dir aber natürlich nicht möglich.

Ich persönlich würde die Kopfbänder ersetzen.
Ich habe es bereits erwähnt und sage es immer wieder, Zimmerleute haben damals kein Stück Holz ohne Grund verbaut!

Schade das Dachstühle immer aus nichtigen Gründen geschwächt werden.
Es geht dabei ja immer um den "Platz"

Wenn der Dachstuhl aber einkracht hat man gar kein Platz mehr.
Ist nichts gegen dich persönlich, du kannst ja nichts dafür.

Jetzt kommen wir noch zu einer anderen Frage.

Was für Dachziegel hast du bei dir drauf?
Manche Eindeckungen wie zum Beispiel Bieberschwanzziegel haben ein sehr hohes Gewicht.

Die gespannten Drähte bringen in meinen Augen übrigens gar nichts.

Traust du dir zu die Kopfbänder selbst zu machen?
Wenn ja kann ich dir Schritt für Schritt erklären wie.
Einmal vorweg, einfach ausmessen, schneiden und ran Schrauben reicht leider nicht aus, aber das wirst du bestimmt selbst wissen.
Ich würde raten das von @Fichtenelch geschriebene sehr ernst zu nehmen!

LG
Robert


Fichtenelch

ww-robinie
Registriert
17. November 2013
Beiträge
1.989
Ort
Mecklenburg-Vorpommern
Was du in jedem Fall schon mal machen kannst wäre die betroffenen Stellen freizulegen.
Dann den Zimmerer vor Ort noch mal kontaktieren und gemeinsam alles in Augenschein nehmen.
Alles was Du selbst machen möchtest oder machen musst können wir hier gerne besprechen.
Aber natürlich wäre es am besten wenn man den Zimmerer vor Ort einbinden kann.
Er könnte dir auch hilfestellung geben beim Einsetzen neuer Kopfbänder.
Falls du das nicht in Erwägung ziehst kann ich dir auch den Ablauf dafür gerne nennen.
Wichtig ist jetzt nur dass man nichts überstürzt,sich alles genau anschaut und wirklich jede schadhafte Stelle beseitigt bevor etwas verkleidet wird.


Eisenholz2

ww-kastanie
Registriert
8. Juni 2024
Beiträge
25
Ort
Karlsruhe
Was du in jedem Fall schon mal machen kannst wäre die betroffenen Stellen freizulegen.
Dann den Zimmerer vor Ort noch mal kontaktieren und gemeinsam alles in Augenschein nehmen.
Alles was Du selbst machen möchtest oder machen musst können wir hier gerne besprechen.
Aber natürlich wäre es am besten wenn man den Zimmerer vor Ort einbinden kann.
Er könnte dir auch hilfestellung geben beim Einsetzen neuer Kopfbänder.
Falls du das nicht in Erwägung ziehst kann ich dir auch den Ablauf dafür gerne nennen.
Wichtig ist jetzt nur dass man nichts überstürzt,sich alles genau anschaut und wirklich jede schadhafte Stelle beseitigt bevor etwas verkleidet wird.
Danke für den Text.
Ja, ich lege eigentlich alles was möglich ist frei zur Bestandsaufnahme.
Vor Bekleidung sowieso. Wäre auch viel zu teuer später alles wieder aufzumachen
und die bisherige Arbeit zu zerstören.
Der Zimmermann ist recht ausgelastet, schwer ihn zu bekommen.
Ist immerhin in der Nähe.


Fichtenelch

ww-robinie
Registriert
17. November 2013
Beiträge
1.989
Ort
Mecklenburg-Vorpommern
Danke für den Text.
Ja, ich lege eigentlich alles was möglich ist frei zur Bestandsaufnahme.
Vor Bekleidung sowieso. Wäre auch viel zu teuer später alles wieder aufzumachen
und die bisherige Arbeit zu zerstören.
Der Zimmermann ist recht ausgelastet, schwer ihn zu bekommen.
Ist immerhin in der Nähe.
Keine Ursache!

Ja das der Zimmermann gut ausgelastet ist glaube ich gerne.
Wir haben Arbeit ohne Ende.
Ich bin durch Zuwachs in der Familie erstmal zu Hause, sonst hätte ich um diese Zeit auch keine Möglichkeit zu schreiben.


Eisenholz2

ww-kastanie
Registriert
8. Juni 2024
Beiträge
25
Ort
Karlsruhe
Ich bin durch Zuwachs in der Familie erstmal zu Hause, sonst hätte ich um diese Zeit auch keine Möglichkeit zu schreiben.
Dann gratuliere ich mal heftig.
Hoffe der Stress hält sich in Grenzen.

Wie gut läßt sich ein Kopfband nachträglich einsetzen?
Oder wäre ein Rispenband sinnvoll? Das müßte aber von innen geschehen. Problem wäre besonders der Endpunkt/oben
an der Giebelwand/Balken. Der liegt ja bündig in der Wand. Abknicken und Nageln halte ich für keine sinnvolle Befestigung.


Fichtenelch

ww-robinie
Registriert
17. November 2013
Beiträge
1.989
Ort
Mecklenburg-Vorpommern
Vielen Dank für deinen glückwunsch!
Windrispenband brauchst du überhaupt nicht.
Das hindert deine mittelpfette auch nicht da dran sich zu verformen.
Kopfband nachträglich einsetzen ist kein Hexenwerk.
Was aber wichtig ist ist dass du vorher mittels einer drehstütze das Rahmenholz etwas hoch drückst.
Dabei aber nicht übertreiben.
Du kannst ein Kopfband mit sogenannten schiebezapfen herstellen.
Geb das mal im Netz ein da siehst du sehr viele Bilder.
Und dann entscheidest du ob dir das Zutrauen würdest oder nicht.


NOFX

ww-robinie
Registriert
22. Mai 2020
Beiträge
801
Ort
Brühl
Kannst du das ganze mal skizzieren, also Seitenansicht Draufsicht etc. damit man die Position der Pfosten/Ständer etc. sehen kann.

Die Wand sieht jetzt auch nicht unbedingt so stabil aus, ging da vorher (links und rechts) das Kopfband dran?


Eisenholz2

ww-kastanie
Registriert
8. Juni 2024
Beiträge
25
Ort
Karlsruhe
Kannst du das ganze mal skizzieren, also Seitenansicht Draufsicht etc. damit man die Position der Pfosten/Ständer etc. sehen kann.

Die Wand sieht jetzt auch nicht unbedingt so stabil aus, ging da vorher (links und rechts) das Kopfband dran?
Die Giebelwand?
Da ist der vertikale Balken mit Zapfloch und oben an der Pfette das Gegenstück.
Bei Bild ...335, der Giebelwand, sieht man links oben an der Pfette das Zapfenloch.
Das zugehörige am Fenster links(vertikaler Balken) ist leider nicht zu erkennen.
Das ist beidseitig des Raumes gleich.
Also 2 Kopfbänder an der Giebelseite, rechts und links, 2 gegenüber im Raum.


Fichtenelch

ww-robinie
Registriert
17. November 2013
Beiträge
1.989
Ort
Mecklenburg-Vorpommern
Stimmt, Jagdzapfen ist auch eine gängige Bezeichnung

Leicht anheben musst du es aber trotzdem.

Stell die Drehsteife da drunter heb das Rahmenholz etwas an und messe dann die Kopfbandlänge.

Dann Kopfband einsetzen und Drehsteife entfernen.


NOFX

ww-robinie
Registriert
22. Mai 2020
Beiträge
801
Ort
Brühl

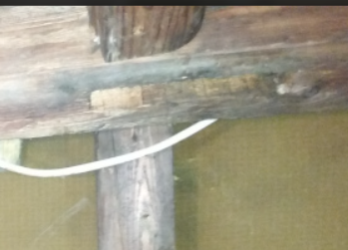

Das sieht aber ganz fies aus:


Zapfenloch von unten und von der Seite und dann eben nicht mehr abgestützt.

Insgesamt sieht die Konstruktion, auch die der Giebelwand, eher schwachbrüstig aus. Bitte mal alle Dimension, Spannweiten etc. abmessen und angeben.


Eisenholz2

ww-kastanie
Registriert
8. Juni 2024
Beiträge
25
Ort
Karlsruhe
Das sieht aber ganz fies aus:
Anhang anzeigen 179188


Zapfenloch von unten und von der Seite und dann eben nicht mehr abgestützt.

Insgesamt sieht die Konstruktion, auch die der Giebelwand, eher schwachbrüstig aus. Bitte mal alle Dimension, Spannweiten etc. abmessen und angeben.
Siehe Foto mit dem Giebel und den Fenstern.
Der Raum: 6 Meter breit, 3 Meter zu den Fenstern.
Die Länge der Dachbalken im Raum ca. 3 Meter.
Balkenmaße siehe weiter oben.


Eisenholz2

ww-kastanie
Registriert
8. Juni 2024
Beiträge
25
Ort
Karlsruhe
Jagdzapfen. Was es alles gibt an Holzverbindungen, emorm.
Und teilweise recht kompliziert in der Herstellung.
Wodurch unterscheidet sich ein Jagdzapfen von einem normalen?
In den Abbildungen ist kein Unterschied.
Viell. eine kleine Änderung beim Winkel des Zapfens.
Wie hält der Zapfen, wenn das Zapfenloch rechtwinklich gearbeitet ist,
der Zapfen aber schräg? Steht doch dann nur an der Ecke auf.


IngoS

ww-robinie
Registriert
5. Februar 2017
Beiträge
9.430
Ort
Ebstorf
Jagdzapfen. Was es alles gibt an Holzverbindungen, emorm.
Und teilweise recht kompliziert in der Herstellung.
Wodurch unterscheidet sich ein Jagdzapfen von einem normalen?
In den Abbildungen ist kein Unterschied.
Viell. eine kleine Änderung beim Winkel des Zapfens.
Wie hält der Zapfen, wenn das Zapfenloch rechtwinklich gearbeitet ist,
der Zapfen aber schräg? Steht doch dann nur an der Ecke auf.

Ja, genau, ein kleiner, aber feiner Unterschied, der es eben ermöglicht, das Kopfband nachträglich einzubauen. Und ja, das Zapfenloch muss natürlich auch entsprechend angepasst werden. Allerdings nur ein Zapfenloch, das Obere bleibt so wie üblich.

Gruß Ingo


Eisenholz2

ww-kastanie
Registriert
8. Juni 2024
Beiträge
25
Ort
Karlsruhe
Ja, genau, ein kleiner, aber feiner Unterschied, der es eben ermöglicht, das Kopfband nachträglich einzubauen. Und ja, das Zapfenloch muss natürlich auch entsprechend angepasst werden. Allerdings nur ein Zapfenloch, das Obere bleibt so wie üblich.

Gruß Ingo
Was bedeutet anpassen?
Nach den Zeichnungen müßte ein Kopfband quasi herausfallen, außer es klemmt etwas an den Ecken der Zapflöcher.
Durch die Winkel an der Schmalseite. Zumindest wenn die Zeichnungen maßstabsgetreu sind.

Oben Unten
