Verschiedenes Metabo Magnum 1688 D

[fahe]

*der dicke Daumen hatte sich am Handy wohl verselbständigt...*



[Hobelwahn]

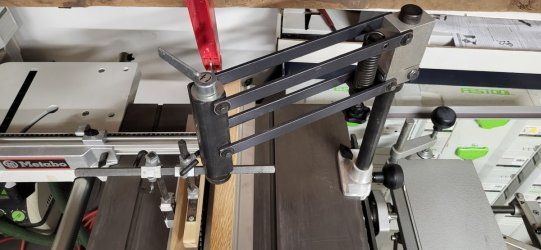

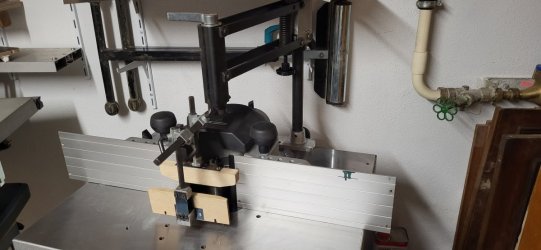

Habe sie nun montiert , ist die Andruckvorrichtung für die Tischfräse , ob das auf die TK passt muss ich mal prüfen



[Hobelwahn]

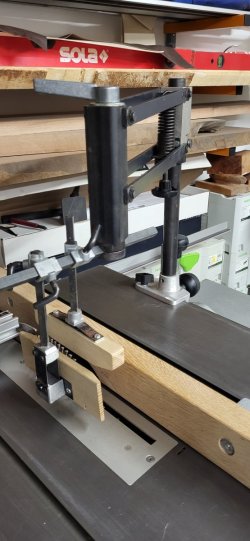

ich habe die Andruckvorrichtung nun am Tisch der TK befestigt, das Gussmaterial ist hier allerdings dünner aber durch die zusätzliche Schraube von oben macht es einen stabilen Eindruck. Trotzdem werde ich den Tisch abnehmen müssen und die Befestigungen der Schiene zusätzlich verschrauben.



[Hobelwahn]

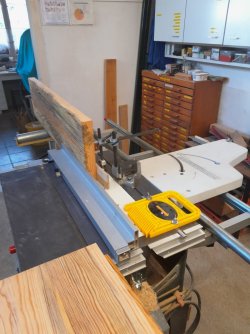

Die Seitenansicht fehlte noch



[Heener]

Hallo,
Kann jemand einen Vergleich ziehen zwischen der LaLo der 1688 und der LaLo des ADH ElektraBeckum hc 260?



[Heener]

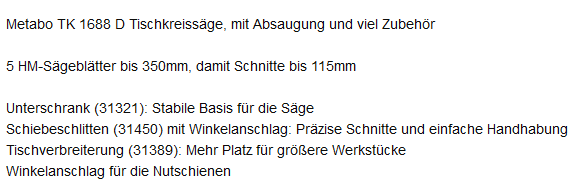

Anzeige bei KA, da steht was von 350er Blätter auf dieser Maschine? 315 soll doch das Maximum sein?



[Dietrich]

Hallo Jan,

ja 315mm sind das Maximum!

Gruß Dietrich



[Heener]

Genau, steht ja in der Anleitung.
Vielleicht ..... hat er die Tischeinlage durchgeschlitzt und den Spänefangkasten abgebaut.....



[Da bin ich]

Man sieht keinen spaltkeil, der Träger von der blattabdeckhaube fehlt auch und mit Sicherheit fehlt das spanleitblech.



[Heener]

Gerade bei #Kleinanzeigen gefunden. Wie findest du das?

https://www.kleinanzeigen.de/s-anze...ampaign=socialbuttons&utm_content=app_android
.....1688 D für 800€ mit neuem Schiebeschlitten.....
Ja, die Einlage ist tatsächlich sehr lang eingeschnitten, war mir erst nicht aufgefallen



[Heener]

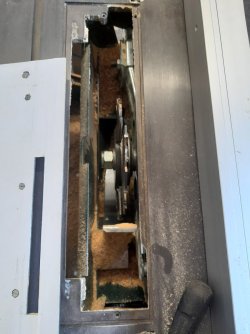

Oh.....diese Schrauben kann ich mit den Explosionszeichnungen nicht zuordnen, wo gehören die hin?

Diese Schrauben gehören noch in die Führungsrohre, jeweils vorne und hinten.



[Heener]

Hallo Jan!
Was für Material hast du für die neue Einlageplatte verwendet?
Falls das HPL ist, wollte ich ein wenig Sicherheitsbedenken anmelden.
Da die Auflagefläche ja nur 2,2mm unter der Tischoberfläche ist, erschien mir dies (ich habe dies auch schon in Betracht gezogen) nicht genügend Materialstärke für HPL oder Holz.
Ich habe da nicht genügend Vertrauen darin gehabt und habe dann weiter meine originale Einlageplatte benutzt.
Da aber 99% meiner Schnitte gerade sind und ich daher gerne eine Tischeinlage mit weniger Freiraum um das Sägeblatt herum hätte, werde ich da sicher noch einmal tätig.

LG Robert

Von einem Freund konnte ich nun einige Alublechabschnitte 3mm dick als Tischeinlage bekommen. Die müssten an den Auflagepunkten etwas abgeschliffen werden, weil diese am Tisch leider nicht gleich hoch zur Oberkante sind.



[dsdommi]

Hänge mich hier mal dran.

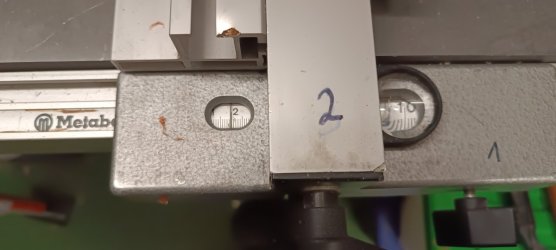

Kann mir einer erklären wofür die 2. Skalenablesung links am Parallelanschlag bei der 1688 ist ?
Was für ein Maß wird da angezeigt ?
Dankeschön



[Heener]

Vielleicht zum Ablesen des flach gedrehten Anschlaglineals?

Muss mal schauen, ob diese Lupe bei mir auch dran ist.



[dsdommi]

Hi.
Ne. Das passt nicht.
Wie ich gerade erfahren habe ist das das Maß falls man den Anschlag links vom Blatt Nutzern möchte.
Muss ich mal versuchen



[Heener]

....stimmt. Es steht vielleicht auch so in der Anleitung. Da lese ich nachher auch noch mal.
Grüße



[Heener]

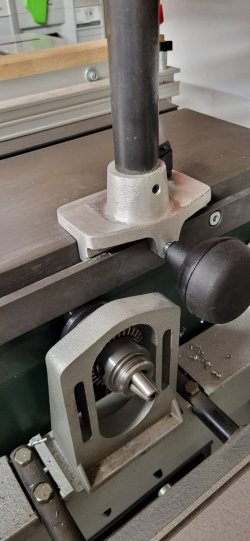

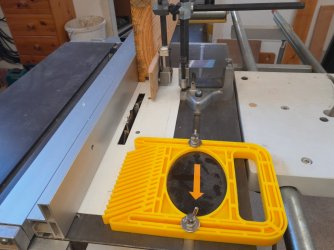

Dank Annis kann ich jetzt die Andruckvorrichtung nutzen, für eine Druckfeder hat der Rest der Nutschiene auch noch gereicht.
Grüße und schönes WE



[mars85]

hast du die Nutensteine selber aus Stahl gebaut?



[Heener]

hast du die Nutensteine selber aus Stahl gebaut?

Nein, von Annis konnte ich 1 Stück Originalschiene abkaufen.

Aber ja, man könnte die auch selbst herstellen.



[Annis]

Original ist sie glaube ich nicht, sondern mal in einer Aktion in einem anderen Forum nachgefertigt. Hab ich mit meiner Säge mit gekauft.

Die Andrückvorrichtung sieht deutlich massiver aus, als ich erwartet hatte



[Heener]

Sie ist nicht schwer, aber übt ausreichend Druck aus.

Die Schiene passt jedenfalls in die Nut, in das Material hat es sich gut bohren und Gewinde schneiden lassen.
Der Stahl der Originalschiene ist vermutlich härter oder hat ne andere Güte, vom Aussehen her.



[Heener]

Original ist sie glaube ich nicht, sondern mal in einer Aktion in einem anderen Forum nachgefertigt. Hab ich mit meiner Säge mit gekauft.

Die Andrückvorrichtung sieht deutlich massiver aus, als ich erwartet hatte

Ach, Du hast die Andrückvorrichtung gar nicht?



[Annis]

Nee, ich hab die nicht. Bisher auch nie auf Kleinanzeigen gesehen. Aber da ich jetzt den Universalfräskopf hab, muss ich mir mal so was in der Art besorgen oder bauen.



[Mitglied 79745]

Falls jemand Nutsteine braucht, ich hab mir welche für die Maschine 3D gezeichnet.

Solche die sich durch Aufspreitzung in den Nuten verklemmen wie sie bei den meisten Federkämmen für die gängigen Nuten dabei sind.
Die 3D Datei könnte ich sofort zur Verfügung stellen, falls jemand keinen Drucker hat gerne auch ausdrucken.
Allerdings erst ab ca. Anfang August, da ich gegenwärtig meinen Drucker verborgt habe.

Ich müsste auch noch irgendwo Dateien für die Aufnahme einer Messuhr haben, um die Parallelität des Sägeblattes zu messen.

LG
Robert



[odul]

Solche die sich durch Aufspreitzung in den Nuten verklemmen

Wie funktioniert das?
