Verwandlung vom Bienenwagen in Wohnwagen

[Micha83]

Ja, eine Kölle L2. eine schöne Maschine.
Das ist ja keine alltägliche Arbeit, das man 44 Zapfen runden muß.
Das meiste habe ich schon auf Tischfräse oder am abgesetzten Teil, mit der Kantenfräse erledigt. Der letzte Teil in den Ecken muß halt noch gemacht werden.
Nur bei den großen komplett abgesetzten zapfen hilft keine Maschine.
Von daher jammern auf hohem Niveau.
Grüße Micha



[Micha83]

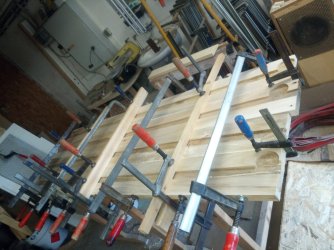

Die Roste für die klappkojen sind fertig.

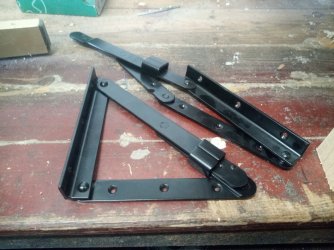

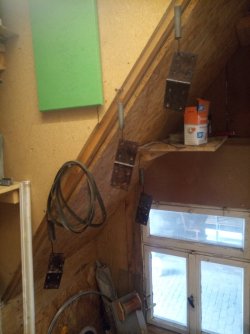

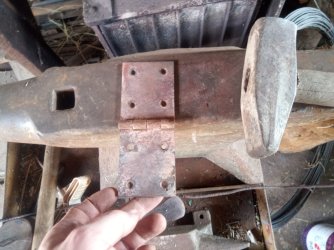

Die Scharniere die beim Rückbau des Bienenwagens angefallen sind, wurden auf dem Amboss gerichtet.

Und anschließend mit Brunox grundiert

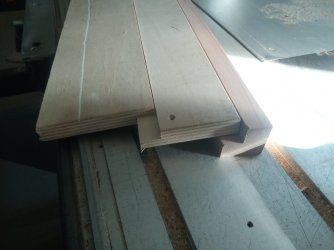

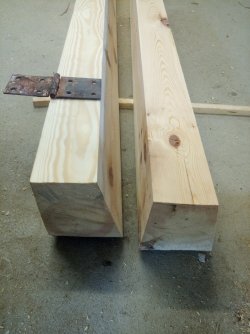

Das werden die Balken die an die Wand kommen wo dann der Klapprost dran hängt.

Die dicke von 15 cm entspricht der Höhe des Rostes plus Matratzen Höhe.
Wegen der Optik sind die Balken noch 15 Grad schräg geschnitten.

Grüße Micha



[Micha83]

Einmal weiße Wände komplett.
Die Balken für die Bettrostbefestigung sind vorgebohrt.
Wenn der zweite Anstrich durch ist, werden die mit Pu Kleber und 8*200 er Schrauben an die Wand geschraubt.
Grüße Micha



[odul]

Warum noch Kleber? Lieber noch eine Schraube mehr und den Kleber weglassen.



[Micha83]

Der ist für die Angst.
Mehr schrauben bringen nix, ich habe nur 5 Kanthölzer/Bretter, hinter dem OSB in dem Bereich.
Demzufolge gibt es nur 5 Schrauben pro Seite.



[odul]

Der ist gut.

Das sind Klappkojen? Haben die dann noch Stützen oder sollen die frei im Raum "schweben"?



[Micha83]

An der Stirnwand wo das Fenster ist, werden die Rahmen an der Wand abgestützt und hinten über eine klappbare Stütze abgefangen.



[odul]

Ich bevorzuge Verschraubungen, weil man die nochmal aufbekommt. Verklebt/verleimt ist halt eine irreversible Verbindung.

8er Schrauben sind da auch overkill. Bei dicken Balken setze ich die Schrauben gerne im Zick-Zack. Ober bei Angstverbindungen zwei dünnere Schrauben (eine weiter oben, eine weiter unten) statt einer dicken mittig. Und die Balken mit möglichst wenig Übermaß vorbohren.



[Micha83]

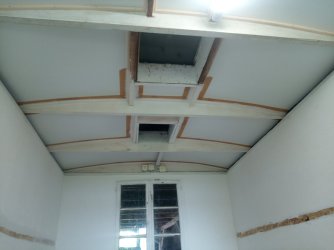

Zwei Bögen Decke gestrichen, Genick sagt, reicht für heute.

Schönes Wochenende, Grüße Micha



[Micha83]

Vorbereitungen für die Schlafkojen sind angelaufen.

Ich bin in echt schon einen Schritt weiter, habe es aber vergessen zu fotografieren.



[Micha83]

Hallo

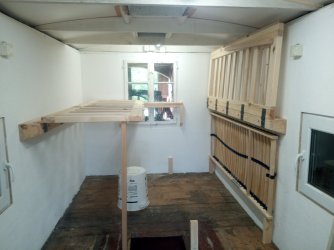

Abstützung vorn neben dem Fenster und hinten sind fertig.

Steht genau auf einem UEisen vom Gestell. Im hochgeklappten Zustand haltel die Stützen an starken Magneten.

Die Füllungsplatte für die Mitte ist auch fast fertig. Jetzt ist oben eine Liegefläche von knapp 2 m Breite, auf 1,9m Länge.

Schönes Wochenende, Grüße Micha



[Micha83]

Die vordere Abstützung wurde nochmal verbessert. Der Hebel war in Variante eins zu groß.
Die Strebe steckt locker in 8 er Dübeln und kann leicht entfernt werden.

Nun grübel ich wegen den unteren Lattenrosten und dem unter dem Fenster geplanten Tisch.

Der muß als erstes gebaut werden, der Rest muß sich unterordnen, damit man auch halbwegs vernünftig sitzen kann.
Das erste Experiment mit zweifach gefaltener Platte ist gescheitert.



[Micha83]

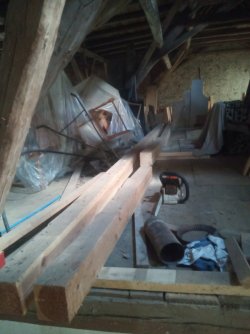

Neben Heumachen und Dachboden bedampfbremsen, ging es mit dem nächsten Prototyp Tisch weiter.
Material ist 25 er Pappel Sperrholz.

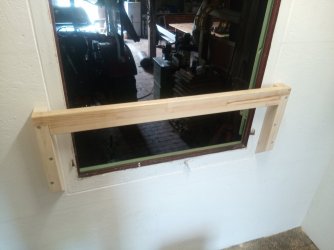

Buche leiste an Wand schrauben, mit Lamellos 1. Platte fixieren. Fuß ausklappen.
Nächste Platte wieder mit Lamellos im Falz fixieren, Fuß ausklappen.
Ergibt in der Theorie einen Tisch 140 x 69 cm.
Grüße Micha



[Micha83]

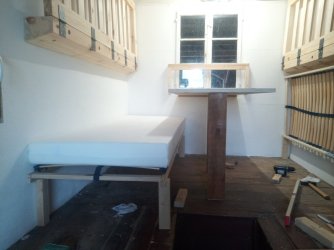

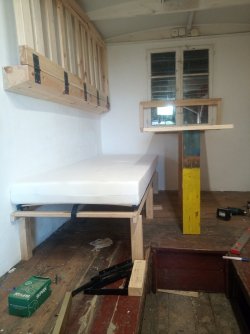

Hier der nächste Testaufbau.

Bin noch ziemlich ratlos.
Wenn ich auf dem augeklappten Bett sitze, ist der Weg hinter die Tischplatte zu beschwerlich.
Sitzhöhe und Tischhöhe würden in Ordnung gehen. Tischbreite könnte ich noch ein paar cm abknapsen.
Wenn ich jetzt die Matratze mit Lattenrost nach oben Klappe und unten drunter einen 10cm schmaleren Korpus wie der Lattenrost hätte.
Wäre zwar die Beinfreiheit, zum an den Tisch gehen, deutlich besser.
Mir fehlt dann aber die Höhe von Lattenrost und Matratze (in Summe 19 cm) für die Sitzhöhe.
Diese zwei Kompromisse kann ich gerade irgendwie nicht vereinbaren.
Ideen zur Lösung des Problems, sind gern willkommen.
Grüße Micha



[Lorenzo]

Hey Micha, vielleicht an der Unterseite vom Bett eine Ausklappbare Sitzfläche montieren? Bett hochgeklappt und Sitz hochgeklappt würde kaum Platz kosten, und den das Scharnier für die Sitzfläche auf die richtige Höhe gebracht passt das dann auch zur Tischhöhe.



[Marsu65]

Hallo Micha,
als "guter" Abstand zwischen Sitzkante und Tischkante gelten soweit ich weiß 5 bis 10 cm.
Würde auf schmalere Matratze und / oder schmaleren Tisch hinauslaufen.
Ist nun keine Lösung aber vielleicht eine Orientierung für dich.

Gruß Marsu



[Micha83]

Moin
Unter dem Lattenrost soll ein Korpus mit zwei Schubladen stehen.
Daher momentan die aufrecht stehenden Latten unter dem Lattenrost.
Höher kann der Korpus nicht werden, sonst hat die aufrecht stehende Matratze keinen Platz mehr unter dem oberen Bett.
Schmalere Matratze geht nicht, sind jetzt schon nur 70 cm.
Tischplatte kann ich nicht unendlich schmal machen, irgendwann berühren sich dann die Knie, wenn man gegenüber sitzt.
Eine aus dem Korpus nach oben klappende Sitzfläche wäre möglich.
Wie es gehen soll ist mir aber noch nicht im Traum erschienen.
Grüße Micha



[Fiamingu]

Jetzt hast du die Lattenroste schon fertig.....
Sonst könntest du ausziehbare Lattenroste bauen.
Die sind wie zwei ineinander gesteckte Kämme. Somit
könntest du 50 cm Sitzbänke haben mit Schubkästendrunter.
Das Bett könnte dann 80 cm sein, 2 teilige Matratze. Eine in
50 cm und eine in 30 cm als rückenlehne.
https://heode.fr/lits-banquettes/530-combibed-lit-peigne-130-cm-universel-et-amovible.html
Mal so auf die Schnelle gefunden.



[Micha83]

Die Lattenroste und Matratzen sind leider schon da. Das ist nicht die Lösung



[Micha83]

Tischplatte ist jetzt 10 cm schmaler geworden und nun 58 cm breit.
Jetzt passt zumindest die Matratze beim hochklappen an der Tischplatte vorbei.

Ich habe nun schon ein bisschen rumgesponnen.


Die Super Lösung war aber bis jetzt nicht dabei. Mit zweimal gefalteter Platte weiß ich nicht, wie stabil das wird.
40 x 20 x 190 cm als fester Schaumstoff zum Ausgleich der Höhe, kostet ein paar Euro und muss vom Volumen ja auch irgendwo unter gebracht werden.
Ein Klappbeschlag der wie ein Parallelogramm funktioniert wäre was. Keine Ahnung ob es das gibt.
Grüße Micha



[Micha83]

Habe mal meine alten metallbaukästen raus gesucht.
Damit werde ich etwas experimentieren, ob ich einen für mich tauglichen Klappmechanismus hinbekomme, mit dem die Sitzfläche aus dem Bettkasten hoch klappt.

Grüße Micha



[Micha83]

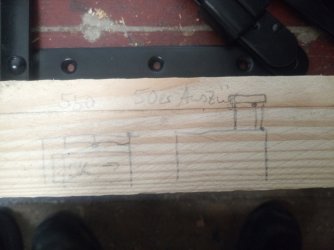

Ich hab einen Plan. Ob der aufgeht, wird sich zeigen.

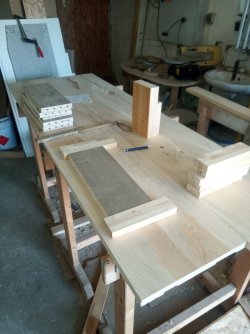

Sitzplatte ist verleimt, zwei dicke Bretter Pappel von einer Palette pro Seite.
Endmass ist jetzt 340 breit und 25 mm dick.

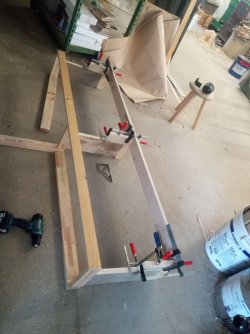

Wände für den Korpus entstehen auch gerade.
Grüße Micha



[Micha83]

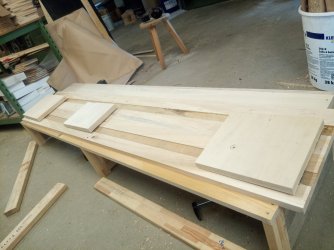

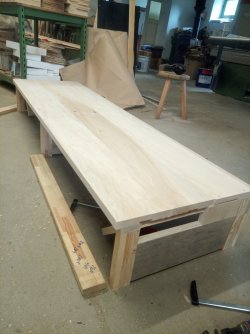

Erstes Gestell wird langsam.

Sitzfläche liegt flach und schließt den Bettkorpus nach oben.

Ausklappbare Füße müssen noch eine Magnethalterung bekommen.

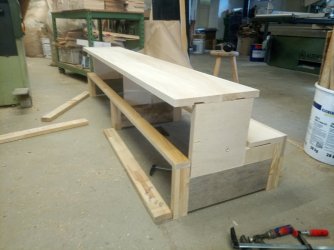

Sitzfläche im ausgeklappten Zustand.

Ich bin zuversichtlich, das es so funktionieren wird.
4 Paar 50 cm Quadros habe ich bestellt.
Grüße Micha



[Micha83]

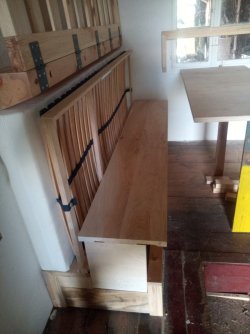

So ist der spätere Aufbau gedacht.

Zwischen Tischkante und Vorderkante Sitzfläche sind jetzt 15 cm Platz.



[Marsu65]

Zwischen Tischkante und Vorderkante Sitzfläche sind jetzt 15 cm Platz.

Dann kannst du ja die Tischplatte wieder verbreitern

Gruß Marsu
