Felder AF 22 Umbau-Rohr /Motor rechts?

[Sire Toby]

aber es wäre nun auch mal interresant wie lange dieser Wert erhalten bleibt.
Nach Benutzung von FKS usw.

Ich habe ja noch einen Abgang frei.
An dem werde ich immer mal wieder messen.



[predatorklein]

Ich muss meine Patrone wohl wirklich mal grundreinigen.

Moin

Deswegen hatte ich hier mal nachgefragt

Sicher , dass du alles richtig gemacht hast

20m/sec sind eigentlich schon die Untergrenze , die man erreichen sollte .
Sagt auch die BG , bei weniger bleibt nämlich Dreck im Rohr liegen .

aber es wäre nun auch mal interresant wie lange dieser Wert erhalten bleibt.
Nach Benutzung von FKS usw.

Probieren wir gerade aus .

Haben seit unserer Messung 2 EBS in Span zugeschnitten .
90 Minuten Arbeit an der FKS .
Immer noch 25 m/s , bei 3 geöffneten Schiebern ( 2 x 120 , 1 x 80 mm ) .
Nicht abgerüttelt .

Montag werden die 16 Türen geschnitten , danach gemessen , dann abgerüttelt und nochmal gemessen .

Gruß



[WoodLandt]

Oder liegt es auch ein wenig an den Wickelfalzrohren und deren Verwirbelung?
Gerade die Übergange zwischen einem Rohr und einem 45° Bogen sind eher so mäßig...viele Abstufungen und Kanten...



[Sire Toby]

Oder liegt es auch ein wenig an den Wickelfalzrohren und deren Verwirbelung?

Wissen tue ich es nicht, aber eigentlich sind die Bördel innen ziemlich glatt…



[Sire Toby]

Hier mal das Video aus der kleinen Patrone:
https://youtu.be/o6Ab3rmIXlM?si=beHpJvVI6MuxJjT3

Ich weiß nicht, wie gut es rüber kommt, aber auch hier entsteht so eine Art Zyklon durch die seitliche Einströmrichtung.



[fahe]

...da hab' ich jetzt doch glatt erwartet, dass Du samt Kamera angesaugt und ordentlich durcheinander gewirbelt wirst.

Meine Absaugung hat imho unter der Patrone extra einen mehr oder (eher) weniger ausgeprägten Trichter für die Zyklonwirkung.



[Sire Toby]

da hab' ich jetzt doch glatt erwartet, dass Du samt Kamera angesaugt und ordentlich durcheinander gewirbelt wirst.

Ne, war ja noch die kleine Patrone.
Mache heute mal ein Video mit der neuen…



[WoodLandt]

Gibt es hab bei mir WickelfalzRohre und Absperrschieber verbaut ggf. muss man hat den Rand abflexen
Foto folgt
bei Fichtespäne zeigt sich recht schnell ob deine Absaugschieber funktionieren

Folgt ein Bild noch?
Ich bin heute mal wieder in der Werkstatt und tüftel ein wenig weiter an der "besten Lösung".
Vorerst reinige ich die Patrone nochmals und messe nochmal.



[wirdelprumpft]

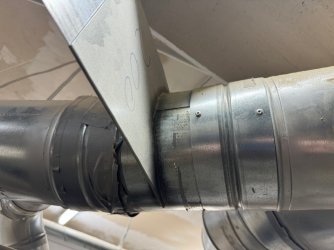

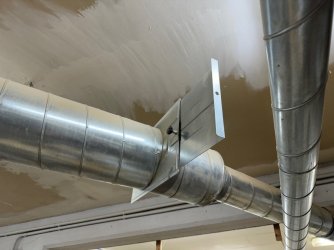

Hier die Bilder



[WoodLandt]

Großen Dank!



[WoodLandt]

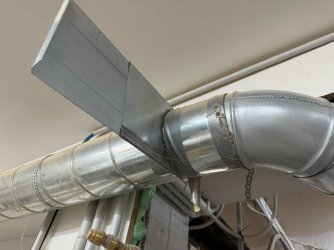

Hier die Bilder

Womit saugst du ab, wenn ich fragen darf?
Sieht danach aus, als wären es ein paar mehr Meter Rohr...



[wirdelprumpft]

diese hier



[Sire Toby]

Da musst du ja aufpassen, dass die Rohre nicht implodieren…



[wirdelprumpft]

ne keine Gefahr die max. Absaugleistung hat man nie je voller die Spänesäcke und die Filter um so schlechter die Leistung
CNC hat 250er Schlauch... und insgesamt ca. 20 m Rohrleitung mit zu vielen Bögen etc.



[WoodLandt]

Zwischenfrage an die Elektriker:
Ist es möglich einen Drehschalter/Nockenschalter nachträglch bei einer Einschaltautomatik nachzurüsten?
Ich hatte mir die: Tripus ALV 10 mal angeschafft und möchte diese nun mit einem Drehschalter/Nockenschalter nachrüsten.

...ich weiß, man kann sie auch so schon kaufen...aber kostet dann wieder ~130€...



[Sire Toby]

Montag werden die 16 Türen geschnitten , danach gemessen , dann abgerüttelt und nochmal gemessen .

Schon gemessen?



[WoodLandt]

Zur Reinigung der Patrone kam ich gestern nicht, da es in strömen geregnet hat, aber ich habe mal ein paar Fichtenbretter gehobelt und konnte feststellen, dass die Absaugleistung absolut ausreichend war.

Es lagen fast keine Späne auf dem Boden und bei den Sperrschiebern kam es auch zu keiner Verstopfung.
Die Rohre waren ebenfalls frei.

Optisch gefällt mir das schräge Rohr bei der momentanen Lösung aber nicht, also werde ich demnächst nochmal was anderes ausprobieren.



[Cetol]

Wie unterscheiden sich die die Werte für die Nennleistung und die maxleistung. Wie werden diese gemessen bzw wo ?
Ich plane gerade eine Änderung einer Absaugung. Angegeben an der Absaugung sind 4000 m3 mit 3400Pa . Es soll eine gebrauchte Werden.
Die cnc hätte gerne 3200m3 und 2200Pa.



[Sire Toby]

Das noch versprochene Video aus der großen Patrone von Felder.
Wirklich Neue Erkenntnisse ergeben sich leider nicht…:-/
https://youtu.be/D46VoNi4Fxs



[predatorklein]

Wirklich Neue Erkenntnisse ergeben sich leider nicht…

Moin

Was hast du denn erwartet

Dass das Rad neu erfunden wird ?

Die AF 22 ist ein recht durchdachtes Teil , wenn man sie im Rahmen ihrer Möglichkeiten einsetzt .
" Besser " geht es erst mit einem ( potenten ) Entstauber .

Gestern mal den Luftstrom gemessen , ca 3 Stunden Span gesägt , nicht abgerüttelt .

120 mm Schlauch an der Hobelmaschine 19 m/s .
80 mm Schlauch an der Oberhaube 21 m/s .
Alleine durch den " Handtest " merkt man , dass die Leistung schon deutlich nachgelassen hat .

Abgerüttelt , 10 x , an beiden Schläuchen wieder zwischen 25 und 27 m/s .
Dann den Filter nochmal von außen abgeblasen mit Druckluft , an beiden Schläuchen ca 29 m/s.

Ich könnte jetzt nochmal den Filter abnehmen und die Patrone wie zuletzt komplett reinigen , aber wozu ?
Die Leistung reicht für uns dicke aus .
Trotzdem wird auf einen 200 mm Entstauber " upgedatet " , wenn wir günstig an einen kommen .
Ist einfach nochmal eine ganz andere Hausnummer .

Gruß



[Sire Toby]

Was hast du denn erwartet

Nicht viel. Eher, das man die Luftströmung noch besser sieht. Aber hatte ja versprochen, dass ich das selbe Video noch mal mache.
