Da bin ich
ww-robinie
Nach den vielen Bildern könnte Mann jetzt doch sagen dass es welche mit 1000 lp ( auch lw) und welche mit 1025 lw gibt, oder ?
Wie wechselt man den Keilriemen für die Bandsäge Hammer N4400?
- Ersteller Kopfwerker
- Erstellt am
rafikus
ww-robinie
Aus den technischen Daten des neuen PIX Riemens:
Auf dem Bild von @toby250375 ist zu sehen: 1000 Li 1025 Lw
Der neue Riemen von @Kopfwerker ist demnach 25mm zu kurz.
- Länge Außenumfang (Lw): 1000 mm
- Umrechnung zum klassischen Außenumfang (La): Lw + 13 mm: 1013 mm
- Umrechnung zum klassischen Innenumfang (Li): Lw - 22 = 978 mm
Auf dem Bild von @toby250375 ist zu sehen: 1000 Li 1025 Lw
Der neue Riemen von @Kopfwerker ist demnach 25mm zu kurz.
Da bin ich
ww-robinie
korrekt soll man für wirklänge richtlänge Ld sagen
Lw und Lp ( picht) wären alte Bezeichnungen
25 mm würde etwa ein um 13 mm geänderter achsabstand bedeuten.
wahrscheinlich hatte der Vorbesitzer den riemen draufgewürgt
bedeutet punktuell überlastet was zur Beschädigung der armierung geführt hatte und langfristig zum reißen führt
Lw und Lp ( picht) wären alte Bezeichnungen
25 mm würde etwa ein um 13 mm geänderter achsabstand bedeuten.
wahrscheinlich hatte der Vorbesitzer den riemen draufgewürgt
bedeutet punktuell überlastet was zur Beschädigung der armierung geführt hatte und langfristig zum reißen führt
rafikus
ww-robinie
Man muss sich nur die Kleinigkeiten wie Punkt, Komma und einige Buchstaben in großer Ausführung vorstellen.
Standbohrmaschine hab ich von denen noch nie gesehen!
An den Themenstarter, lass die Maschine in Ruhe und kaufe dir einen längeren Riemen. 25-30mm länger. Du hast doch genug Spannweg
toby250375
ww-esche
Hast absolut Recht! Ich habe nach dem Kauf nie wieder auf den Hersteller der Bohrmaschine geachtet und die irgendwie auch Hammer zugeordnet. Stimmt aber nicht.
Grüße,
der Toby
Kopfwerker
ww-birke

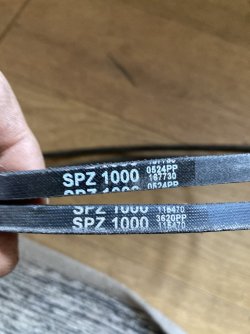

Hallo Toby, danke für deine Mühe und die Bilder. Es sieht alles gleich aus . Und ja bei mir war die Spannschraube gerade so durch das Blech oben, es passte gerade die Mutter noch drauf. Ich habe deutlich das Gefühl, dass die Spannschraube an deiner Maschine deutlich länger ist. Meine ist 18 cm lang. Auf dem Foto, der Alte (unten) und der neue Keilriemen. Sie sind also baugleich? Oder? Bei deinem Keilriemen steht noch ein Li und 1025 Lw dahinter, vielleicht sagt das ja was aus? Und wo die Spannschraube(Gewindestange) unten verklebt ist, ist bei mir ein Inbusschraube. Ich habe eine passende Gewindestange hier. Es würde also nichts dagegensprechen einfach ein längere zu nehmen? Ich warte jetzt noch auf einen Anruf eines Feldermannes.
Anhänge
Kopfwerker
ww-birke
Oh ich hatte noch nicht alle Kommentare gelesen.
Hi rafikus, wenn du dich mit Riemen so auskennst, welchen sollte ich denn dann kaufen. Also 1200 und dann Lw ????
grüße Florin
Hi rafikus, wenn du dich mit Riemen so auskennst, welchen sollte ich denn dann kaufen. Also 1200 und dann Lw ????
grüße Florin
Kopfwerker
ww-birke
Ich bin doch kein Kopfwerker, denn auf die Idee, das der Vorbesitzer da schon einen falschen draufgemacht hat, bin ich nicht gekommen!!!!
rafikus
ww-robinie
Nein, halt. Nicht 1200, sondern 1025 Lw , bzw 1000 Li. Wenn die Gewindestange an deiner Maschine tatsächlich kürzer ist, dann würde eventuell ein 10mm längerer Riemen noch besser passen. Das wäre dann 1035 Lw , bzw 1010 Li (sollte es diese Länge geben).
Man muss bei den Riemen schon ganz genau hin schauen. Manche Hersteller drucken nur die Zahl drauf und gemeint ist dann die Innenlänge und bei einem anderen Hersteller ist es dann die Wirklänge.
Kopfwerker
ww-birke
Keilriemen SPZ 1037 Lw (340832)
Keilriemen SPZ 1024 Lw (340831)
Die beiden hab ich jetzt mal bestellt, hoffe die passen. Das wird sicher erst Dienstag oder Mittwoch bis es hier weitergeht.
Danke erst mal für eure Hilfe
Keilriemen SPZ 1024 Lw (340831)
Die beiden hab ich jetzt mal bestellt, hoffe die passen. Das wird sicher erst Dienstag oder Mittwoch bis es hier weitergeht.
Danke erst mal für eure Hilfe
Kopfwerker
ww-birke
Wobei, toby250375, wie lang die Gewindestange bei deiner Maschine ist, würde mich schon interessieren, schon um allein Felder darauf aufmerksam zu machen. Der Feldermann wollte nähmlich von mir auch gleich wissen wie lang die Gewindestange isr. Vielleicht haben die ja zu unterschiedlichen Zeiten verschieden lange dort eingebaut? Also an alle Hammer N4400 Besitzer, wie lang ist eure Gewindestange?
toby250375
ww-esche

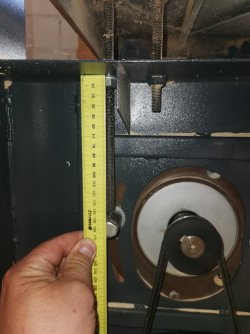

Am Stück kann man die nicht messen, wenn sie eingebaut ist. Aber ich habe mal Zwei ungefähr Bilder gemacht:
Obern aus gucken aktuell ca 70mm, in der Maschine sind es vom Gehäuse bis zur Schraubenmitte ziemlich exakt 160mm.
Also insgesamt etwa 230mm Schraubenlänge von Mitte Loch bis Spitze bei mir.
Was Du als "Klebestelle" bezeichnest, ist zumindest bei mir eine solide Schweißnaht.
Grüße,
der Toby
Obern aus gucken aktuell ca 70mm, in der Maschine sind es vom Gehäuse bis zur Schraubenmitte ziemlich exakt 160mm.
Also insgesamt etwa 230mm Schraubenlänge von Mitte Loch bis Spitze bei mir.
Was Du als "Klebestelle" bezeichnest, ist zumindest bei mir eine solide Schweißnaht.
Grüße,
der Toby
Kopfwerker
ww-birke
Hallo
Grüße Florin
Hallo Toby, da haben wir den entscheidenden Unterschied, meine Gewindestange ist nur 180mm lang und das sind die 50mm die auch fehlen. Denn dann würde der Riemen passen! Und die Stelle wo die Gewindestange an der unteren Befetigung dran ist, ist auch geschweist. Sieht nur aus wie geklebt. Es ist also keine schlechte Idee von FredT mit der Langmutter und einer Verlängerung der Gewindestange. Meine Bandsäge ist Bj 2012 und deine ist älter oder Jünger?
Grüße Florin
Kopfwerker
ww-birke
Allerdings bleibts mir ein Rätsel wie die bei Hammer mit der kurzen Gewindestange dann den Riemen da rauf bekommen haben. Und warum die diesen Riemen immer noch als passend für die N4400 verkaufen. Die müssen das doch wissen mit den unterschiedlich langen Gewindestangen.
Kopfwerker
ww-birke
ach ja vielleicht hat aber auch mein Vorbesitzer die Gewindestange ein Stück gekürzt. Das kann auch sein, wer weis warum!
Martin45
ww-robinie
- Registriert
- 10. März 2013
- Beiträge
- 4.504
Der Riemen hat die falsche Länge. Wahrscheinlich hat der Vorbesitzer schon den falschen draufgewürgt, vielleicht ist er deswegen auch verschlissen.
Müsste soweit ich erinnere sein
1000 Lp=Lw= Wirklänge(!) und der von Toby hat 1000 Li=Innenlänge, d.h. die Wirklänge ist länger.
Kann ja aber auch sein, daß Felder da mal die Länge geändert hat.
Müsste soweit ich erinnere sein
1000 Lp=Lw= Wirklänge(!) und der von Toby hat 1000 Li=Innenlänge, d.h. die Wirklänge ist länger.
Kann ja aber auch sein, daß Felder da mal die Länge geändert hat.
harkan11
ww-nussbaum
Mal ´ne laienhafte Frage dazu :
Warum nicht einfach mit einer Schnur die Länge in entspanntem Zustand messen und gut ist?
Martin45
ww-robinie
- Registriert
- 10. März 2013
- Beiträge
- 4.504
Klar, kannst du machen. Hilft aber nix, wenn dein Muster schon falsch war. Und Es gibt Innenlänge Li, Außenlänge La und Wirklänge Lw oder Lp. Also dann musst du schauen was was ist und was du gemessen hast.
Und natürlich die Profilform (Querschnitt) muss passen, also SPZ usw.
Und natürlich die Profilform (Querschnitt) muss passen, also SPZ usw.
Da bin ich
ww-robinie
Und es gibt noch die Richtlänge Ld
Vielleicht sollte man sich auf einen Wert festlegen
und überhaupt ist das Problem schon im zwoten Beitrag erkannt worden
Kopfwerker
ww-birke
Hallo Da bin ich, das mit dem zweiten Beitrag ist richtig aber das mit den unterschiedlich langen Gewindestangen bei eigentlich baugleichen Maschinen ist doch ein gravierender Unterschied. Wäre bei meiner Maschine die Gewindestange auch 230 mm lang, wäre das Problem ja gar nicht aufgetreten. Jetzt habe ich andere Keilriemen bestellt, Langmuttern und mit Felder bin ich auch in Kontakt. Ich denke damit ist dieses Thema hier beendet.
Johannes
ww-robinie
Hallo,
das ist nur bedingt nützlich, Denn du brauchst dann noch die notwendige Zugabe. Mit der Schnur misst du im Grund der V-Nut, der Keilriemen läuft aber auf den Flanken der V-Nut, also etwas weiter außen. Du brauchst also einen etwas längeren Keilriemen.
Es grüßt Johannes
Hallo,
An Maschinen wird immer mal was geändert, im Laufe der Zeit.
Kürzere Spannschraube und dafür längerer Keilriemen kommt dem Umschlingungswinkel an der kleinen Riemenscheibe zu Gute. Bei meiner 4400 ist kein Keilriemen, sondern ein Keilrippenriemen verbaut. So ist es nun mal. Das Problem ist doch nur, dass ein zu kurzer Riemen bestellt wurde.
Gruß Ingo
Kopfwerker
ww-birke

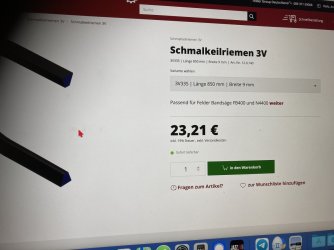

Hallo IngoS ich habe im Onlineshop von Felder den Keilriemen bestellt. Dort stand, der passt für die N4400. (siehe Bild) Hat er aber nicht, der erste der kam, war ein 850 und passte schon mal gar nicht und der zweite war ein 1000er und der passt auch nicht. Der Kundenservice von Felder war trotz Telefonat nicht in der Lage innerhalb von 21 Tage den richtigen, einen 1025 Lw zuzuschicken. Auch haben Sie auf das Problem mit den unterschiedlich langen Gewindestangen keine Antwort geben können. Das ist enttäuschend. Nun denn, ich habe den passenden Keilriemen woanders bestellt, zum halben Preis und schneller Lieferung. Der falsch Keilriemen steht immer noch im Onlineshop. Achtung für alle die auch mal schnell bei der Hammerbandsäge N4400 den Keilriemen wechslen müssen.
Anhänge
