Hallo Andi,
nööö, du sollst deine Bilder nicht einschränken, aber gelegentlich ein paar klärende Wort würden deine Bilder um einige Potenzen aufwerten.
Bau meiner kleinen Holzwerkstatt vom Fundament bis zur Einrichtung
- Ersteller andibarth
- Erstellt am
Hallo Andi,
nööö, du sollst deine Bilder nicht einschränken, aber gelegentlich ein paar klärende Wort würden deine Bilder um einige Potenzen aufwerten.
Mach ich.
Versprochen!!!
Nicht für die dummen, für die unwissenden.
Schaust Du hin und wieder mal Woodworkervideos bei Youtube etc, Ich finde es gar nicht so schlecht, hin und wieder mal einen Blick in andere Werkstätten bzw, wie da gearbeitet wird, zu werfen.
LG
Mitglied 120553
Gäste
Zuletzt bearbeitet von einem Moderator:
PrimaNoctis
ww-robinie
Da du die Option von PNs ausgeschalten hast, muss ich das nochmal aufwärmen und hier schreiben. Tut mir Leid @andibarth
Zum Laser: Bei mir habe ich gut 4m Höhe und ebenfalls sehr helles Kunstlicht von ca. 500 lux. Wie ist dene Einschätzung zu den 30mW aus der Praxis? Reicht das vollkommen oder würdest du heute eine andere Klasse wählen? Heller als nötig muss es natürlich auch nicht sein.
Danke übrigens für den Bericht und Link. Für das Geld würde ich mir so ein Teil auch an die Decke tackern, aber eben nur mit Netzteil wie bei deinem.
Muß gestehen, hab ich bisher nicht gemacht.Nicht für die dummen, für die unwissenden.
Schaust Du hin und wieder mal Woodworkervideos bei Youtube etc, Ich finde es gar nicht so schlecht, hin und wieder mal einen Blick in andere Werkstätten bzw, wie da gearbeitet wird, zu werfen.
LG
Werd ich wohl mal machen müssen…
Andi
Hallo,
kann ich machen.
einmal hier
und hier noch mal in voller Aktion.
oder hier mit gut 2 m langen Eichenbohlen für Zaunriegel.
Gruß
Ingo
Werkzeugprofi
ww-robinie
Überhaupt nicht!
Jetzt hast eine tolle Tischverlängerung. Und wenn du eine Nut einarbeitest, hast du mit der Verlängerung gleich eine super Auflage für das Besäumbrett.
Mitglied 120553
Gäste

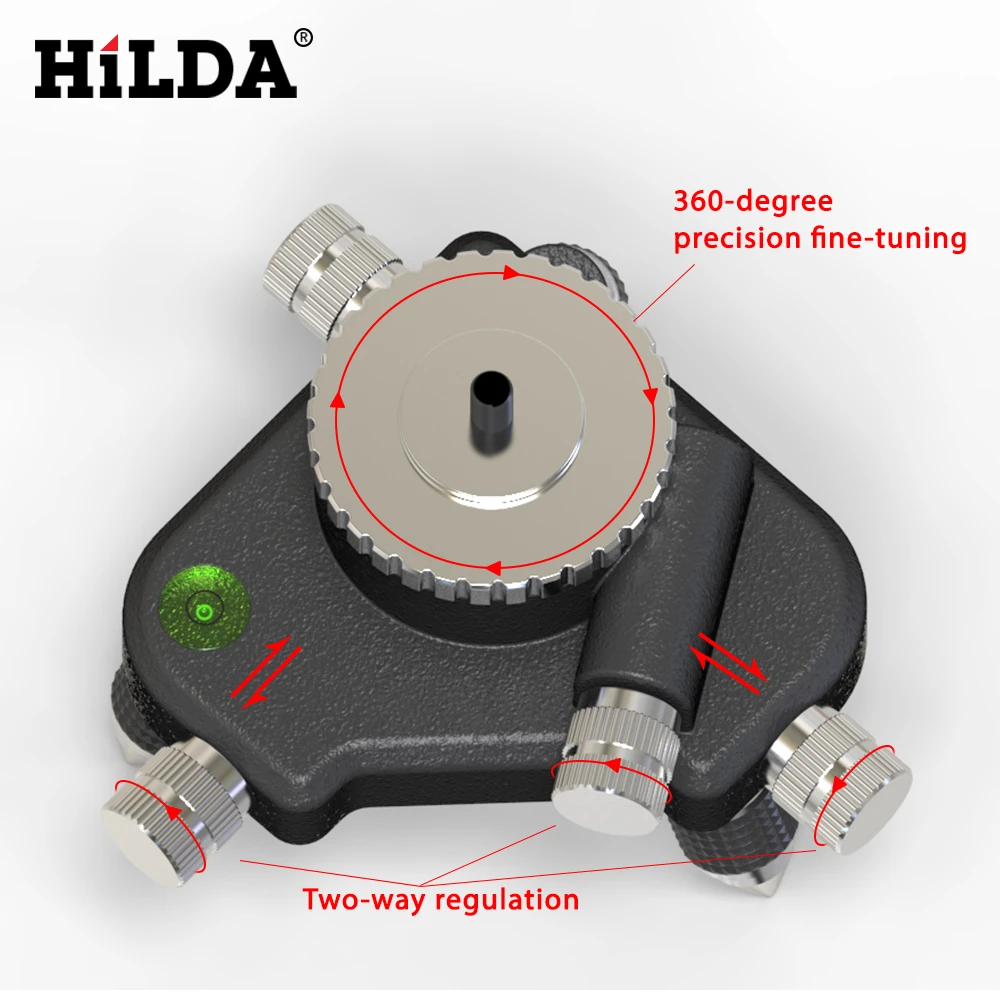

Weniger Leistung würde ich in meiner gut beleuchteten Werkstatt nicht nehmen . Die Linie ist bei hellem Licht genauso gut wie die meines sehr hochwertigen Kreuzlinienlasers zu sehen . Ich weis auch nicht wie die Chinesen diese Leistung gemessen haben . In der Produktbeschreibung steht ja auch nicht , das er genau , sondern bis zu 30 mW haben soll . Ich habe hier was zum Messen der Ausgangsleistung von Laserpointern gefunden . Diesen dazu nötigen temperaturabhängigen Messwiderstand habe ich bestellt und er müsste nächste Woche bei mir sein . Dann werde ich diesen Test mal mit meinem "30mW Laser" nachstellen und die Ergebnisse hier nachreichen . Der Kollege dort hat ja eine deutliche Erwärmung von ~ 40° Grad gemessen . Ich habe ein Multimeter , bei dem ich mittels einsteckbaren Temperaturfühler die Temperatur genau messen kann . Damit habe ich eine Erwärmung um genau ein Grad gemessen . Brennen oder gar schneiden kann ich mit meinem sicher nicht . Unterschätze die Einstellung nicht . Du wirst gefühlt hundertmal die Leiter hoch und runter steigen . Irgendwann gehen dir dann auch die Flüche aus . Hier ist ein schöner Rechner . Damit kannst du dir den benötigten Austrittwinkel des Lasers einfach ausrechnen . 110° wären da viel zu viel . 60 ° würden möglicherweise schon reichen und die Blendgefahr für andere Menschen , die zufällig hinter oder vor der Säge stehen merklich sinken . Falls dein Schiebetisch 5m lang ist , natürlich nicht . Beim Fokussieren des Laserstrahls must du daran denken , das die dünne Linie nicht überall gleich ist . Zu den Enden wird sie dann etwas breiter bzw. unschärfer . Er wird ja durch die Optik auf den Radius von h eingestellt Da musst du für einen bestimmten Bereich entscheiden . Wenn du das an der Decke anbringen willst , würde ich unbedingt sowas umgedreht adaptieren ( Link exemplarisch) . Damit kannst du einmal mikrometrisch die Laserlinie parallel zur Schnittlinie verstellen und die Linie ebenso feinfühlig drehen . Das spart sehr , sehr viel Zeit und Nerven .
Zuletzt bearbeitet von einem Moderator:
Vielen Dank Ingo für die Lehrstunde!!!
Da komm ich natürlich mit meiner Tischverlängerung nicht weit...
Gruß,
Andi
So,
ich hab´s nun auch getan und mal wieder bei Ali eingekauft.
Hab jetzt mal so nen Laser bestellt und muß nun wahrscheinlich aber mal bis Anfang/Mitte Juni warten bis dieser da ist.
Bis dahin kann ich mich um die Unterkonstruktion und die Stromzufuhr kümmern.
Was soll ich sagen... es hört einfach nicht auf...
Außerdem hab ich dann noch vor einen neuen Versuch zum Besäumschlitten zu starten.
Mal sehen ob ich diesmal näher dran bin als beim Fehlversuch von Samstag...
Gruß,
Andi
Mitglied 120553
Gäste
So,
ich hab´s nun auch getan und mal wieder bei Ali eingekauft.
Hab jetzt mal so nen Laser bestellt und muß nun wahrscheinlich aber mal bis Anfang/Mitte Juni warten bis dieser da ist.
Bis dahin kann ich mich um die Unterkonstruktion und die Stromzufuhr kümmern.
Was soll ich sagen... es hört einfach nicht auf...
Außerdem hab ich dann noch vor einen neuen Versuch zum Besäumschlitten zu starten.
Mal sehen ob ich diesmal näher dran bin als beim Fehlversuch von Samstag...
Gruß,
Andi

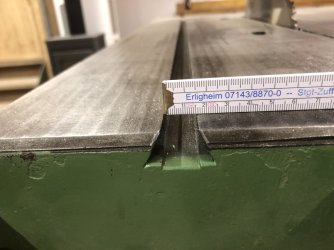

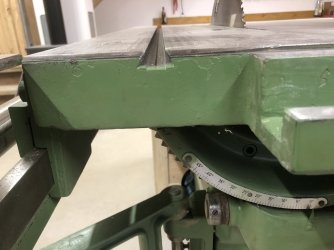

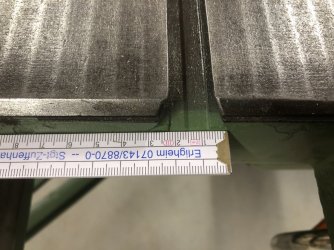

Mach mal eine Nahaufnahme von deiner Maschinentischnut . Ist das ein reiner Schwalbenschwanz oder eine normale Nut ?
Mitglied 120553
Gäste
Das hatte ich schon befürchtet
. Maschinenbautechnisch sicher die beste Lösung . Mit einer einfachen auf Maß gehobelten Rechteckleiste aber nicht zu machen . Ich denke mal das das heute nicht mehr fertig wird .
Warum sollte das nicht gehen?Das hatte ich schon befürchtet
Wenn du ne Gratleiste drunter machst ist das kuhle, dein Besäumbrett kann nicht kippen.
Ne normale Leiste funktioniert aber ebenso
Mitglied 120553
Gäste
Gehen tut das schon . Es muss aber auf der einen Seite möglichst spielfrei und auf der anderen leichtgängig sein . Eine Rechteckleiste kann man schraubbar machen und bei bei Aufquellen nachhobeln . Ein Schwalbenschwanzprofil müsste streng genommen höhenverstellbar sein , um es spielfrei und zugleich leichtgängig zu machen . In Stahl bzw.Alu technisch sicher besser zu machen .
Bleib mal locker, wir sind hier keine Maschinenbauer, hier gehts um ein Besäumbrett. Ich richte meine Lamellen nach dem besäumen ab, das tut also nicht weh wenn die Leiste etwas Luft hat. Im Gegenteil sogar, so läuft die wenigstens!
Mitglied 120553
Gäste
Zu spät
Nee ach Quatsch, sollte nicht so wirken.
Du kannst ja dein Besäumbrett erstmal mit einfacher Leiste bauen, sollte dir das wider erwarten zu ungenau sein, kannst du ja immer noch ne Gratleiste versuchen.
