Kommt drauf an, wieviele du brauchst. Ich habe hier ja inzwischen eine mittlere Sammlung Versuchsdrucke.
osVAC (neo) Fragen & Antworten - Questions and Answers
- Ersteller Rolle2
- Erstellt am
Kommt drauf an, wieviele du brauchst. Ich habe hier ja inzwischen eine mittlere Sammlung Versuchsdrucke.
FB ist super. Ich habe dieses Metabo Teil dass die Vibrationen der Maschine erkennen soll. Aber das funktioniert leider nicht bei Maschinen mit wenig Vibrationen wie TKS oder sogar exenter. Da kann man sich das Geld auch sparen und eine 5 Euro Steckdose mit FB nehmen.
odul
ww-robinie
Was die elektrischen Steckersysteme betrifft:
Die Schuko-Stecker wirken von ihrer Größe inzwischen auch etwas aus der Zeit gefallen - und sind dabei noch nicht mal ganz dauerlastfest.
Ich habe da auch schon nach Alternativen gesucht. Aber so das gelbe vom Ei habe ich jetzt nicht gefunden. Evtl. so ein Wieland-Stecker:
https://www.distrelec.de/de/stecker-stecker-pole-20a-250v-wieland-gst18i3s-s1-zr1-sw/p/11044838
Oder mal bei Harting schauen.
Kaltgerätesstecker und -kupplungen wäre eine weitere Option. Da gibt es auch einen speziellen Kaltgeräte-Stecker, der eine Verreigelung über den PE-Pin realisiert hat. Hatte ich mal einen Thread dazu angefangen, der auch prompt einige einschlägige Foristen hier angesprochen hat.
Richtig gut wäre das aber alles nur, wenn die Kupplung direkt im Gerät eingebaut ist - so wie bei dem grau-grünen Hersteller. Kress hatte auch mal so ein System. Ansonsten hat man ein Stück Kabel am Gerät und dann so einen Knubbel dran, der immer im Weg ist.
Die Schuko-Stecker wirken von ihrer Größe inzwischen auch etwas aus der Zeit gefallen - und sind dabei noch nicht mal ganz dauerlastfest.
Ich habe da auch schon nach Alternativen gesucht. Aber so das gelbe vom Ei habe ich jetzt nicht gefunden. Evtl. so ein Wieland-Stecker:
https://www.distrelec.de/de/stecker-stecker-pole-20a-250v-wieland-gst18i3s-s1-zr1-sw/p/11044838
Oder mal bei Harting schauen.
Kaltgerätesstecker und -kupplungen wäre eine weitere Option. Da gibt es auch einen speziellen Kaltgeräte-Stecker, der eine Verreigelung über den PE-Pin realisiert hat. Hatte ich mal einen Thread dazu angefangen, der auch prompt einige einschlägige Foristen hier angesprochen hat.
Richtig gut wäre das aber alles nur, wenn die Kupplung direkt im Gerät eingebaut ist - so wie bei dem grau-grünen Hersteller. Kress hatte auch mal so ein System. Ansonsten hat man ein Stück Kabel am Gerät und dann so einen Knubbel dran, der immer im Weg ist.
odul
ww-robinie
Ich habe ein Master-Slave-Modul auf der Hutschiene und alle relevanten Steckdosen laufen da drüber. Dann gibt es eine bestimmte Slave-Steckdose für den Sauger. Es ist dann egal welche Geräte ich wo einstecke, die schalten alle den slave ein. Und damit den sauger, wenn er angeschlossen ist. Schön wäre dann nur noch, wenn man per FB den Sauger separat einschalten könnte, um zwischendrin den Dreck wegsaugen zu können.
willyy
ww-robinie
Weil ich sonst den Schlauch am Gerät steckbar habe und das Kabel dann wieder einzeln nebenher baumelt. Eigentlich will ich dann EINEN Schlauch MIT Kabel als Verbund.
Kaltgerätestecker + Kupplungen habe ich bisher nur als 10 A Version gesehen. Warum das so ist, habe ich noch nicht recherchiert / hinterfragt.
Die Neutriks gibt es als 16 A Version, die ich dann nehmen würde.
odul
ww-robinie
10A bei 230V sind 2,3kW. Wieviele Handgeräte kennst du, die vom Anschlusswert in die Nähe von 2,3kW kommen?
Ja, ein Schlauch mit Kabel hat gedanklich erst mal Charme. Aber ich denke trotzdem, dass du das überbewertest und dich da etwas verrannt hast. Passiert mir aber auch.
Der Fall, der mir aus meiner Praxis kenne, ist dass ich zwischen Delte-Schleifer und Exzenterschleifer oft wechsle. Dann liegen die Geräte nebeneinander auf dem Tisch. Den Schlauch stecke ich in 10sec. um und dann geht es weiter. Wollte ich auch noch den Strom umstecken, wären das nochmal 10sec. Sowas mache genau zweimal: zum ersten und letzten mal. Dann bleiben die beiden Geräte eingesteckt und ich stecke nur noch den Schlauch um. Aber das ist meine Sicht der Dinge und meine Arbeitsweise. Das muss nicht für andere gelten.
Es kommt bei mir auch öfters vor, dass ich zwischen dem Exzenter-Schleifer und einem kleinen stationären BAndschleifer wechsle. Das Teil ist immer in der Steckdose. Den umzuverkabeln wäre für mich komplett abwegig.
Ja, ein Schlauch mit Kabel hat gedanklich erst mal Charme. Aber ich denke trotzdem, dass du das überbewertest und dich da etwas verrannt hast. Passiert mir aber auch.
Der Fall, der mir aus meiner Praxis kenne, ist dass ich zwischen Delte-Schleifer und Exzenterschleifer oft wechsle. Dann liegen die Geräte nebeneinander auf dem Tisch. Den Schlauch stecke ich in 10sec. um und dann geht es weiter. Wollte ich auch noch den Strom umstecken, wären das nochmal 10sec. Sowas mache genau zweimal: zum ersten und letzten mal. Dann bleiben die beiden Geräte eingesteckt und ich stecke nur noch den Schlauch um. Aber das ist meine Sicht der Dinge und meine Arbeitsweise. Das muss nicht für andere gelten.
Es kommt bei mir auch öfters vor, dass ich zwischen dem Exzenter-Schleifer und einem kleinen stationären BAndschleifer wechsle. Das Teil ist immer in der Steckdose. Den umzuverkabeln wäre für mich komplett abwegig.
Kann da nur Beipflichten.
Ich weiß ja vorher welche Geräte ich nutzen will. Die liegen dann eingesteckt auf der Werkbank. Das Umstecken geht in Sekunden. Wenn ich jetzt auch noch den Stecker aufpopeln müsste würde mich das nerven
Ich weiß ja vorher welche Geräte ich nutzen will. Die liegen dann eingesteckt auf der Werkbank. Das Umstecken geht in Sekunden. Wenn ich jetzt auch noch den Stecker aufpopeln müsste würde mich das nerven
odul
ww-robinie
Ich habe ja mal über eine Lösung mit einer osVAC-Kupplung nachgedacht mit integrierter Stromzuführung. Habe das aber sehr schnell als over-engineering verworfen.
willyy
ww-robinie
Jein. Von meinen Gedanken steht hier nur die Hälfte, deshalb.
Bei reinen Handmaschinen hast Du absolut Recht, da reichen mir 2 kW. Dasselbe System will ich aber auch an meinen Zyklon Sauger bauen / verwenden, der dann Handmaschine + 1,5 kW am Eingangsstecker hat. Dafür würde es nicht reichen.
Aber das könnte ich auch anders lösen.
Kaltgerätestecker sind wieder rechteckig und grenzwertig unhandlich groß, die will ich dafür eigentlich nicht verwenden.
Hallo,
ich scheitere im Moment daran, mir einen F50H50 Adapter zu generieren. Ich habe mir die Fusion 360 Dateien geladen und in der Master FemaleDiameterInner und MaleDiameterInner auf 50mm gesetzt und alles neu berechnen lassen und dann abgespeichert. Hier werden mir auch M50 und F50 Verbinder angezeigt. Wenn ich jetzt die osVACneo HoseAdapters aufmache, sind dort keine Bodies zu sehen, auch nach einem Update der externen Referenzen und neu Berechnen mit CTRL-B nicht.
Hab ich da einen Parameter vergessen?
Reiner
ich scheitere im Moment daran, mir einen F50H50 Adapter zu generieren. Ich habe mir die Fusion 360 Dateien geladen und in der Master FemaleDiameterInner und MaleDiameterInner auf 50mm gesetzt und alles neu berechnen lassen und dann abgespeichert. Hier werden mir auch M50 und F50 Verbinder angezeigt. Wenn ich jetzt die osVACneo HoseAdapters aufmache, sind dort keine Bodies zu sehen, auch nach einem Update der externen Referenzen und neu Berechnen mit CTRL-B nicht.
Hab ich da einen Parameter vergessen?
Reiner
odul
ww-robinie
Hört sich nach einem unbekannten Problem an. Ich muss noch vor Jahresende ein paar Dinge vom Schreibtisch bekommen! Vielleicht kann @killkenny oder @Tolzith schneller helfen? Mac oder PC? Aktuellste Version von osvacneo.de runtergeladen?
Ich helfe gerne, aber momentan müsstest du mir etwas Zeit geben.
Zitieren
Kein Stress! Ich hab Zeit, ich fange gerade erst mit osVAC(neu) an. Ich habe die osVACneo v193.f3z verwewndet. Fusion 360 ist auf Windows.
odul
ww-robinie
Ich verweise mal noch auf osvacneo.de? Und dort den link zu den youtube-Videos von mir? Ich bin nicht sonderlich stolz auf die Videos. Aber sie sollten eine ganze Reihe von Anfängerfragen beantworten - hoffe ich zumindest. Schau da einfach mal rein.
vorab: ich bin über die aktuelle MAKE auf osVAC-neo gestoßen, habe auch ein bißchen Erfahrung mit Fusion360 (auf dem MAC).

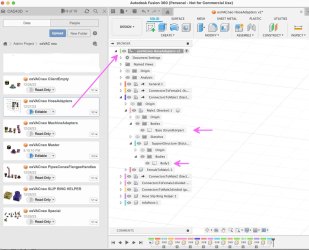

Leider bleibt auch bei mir nach dem Import der osVAC neo v193.f3z Datei der Ordner mit den Hoseadaptern ohne Bodies, obwohl diese im Browser als z.B. "Base (Grundkörper") zu sehen sind. Allerdings auch erst nach einem Update mittels Klick auf das gelbe Warnsymbol in der obersten Browserzeile, davor waren keine Bodies zu sehen.
Die Bodies in den anderen Ordnern wzB. Pipes/Cones etc. sind hingegen da, sodaß ich voer einem Rätsel stehe.
Dabei möchte ich nicht einmal irgendetwas parametrisch ändern, sondern nur die STL für einen H32/M32 Schlauchadapter generieren. Leider schweigt sich der ansonsten anschauliche und gut bebilderte Artikel in der MAKE genau darüber aus.
p.s.; auch die älteren xxx.f3z Dateien funktionieren nicht
Antwort/fix eilt nicht, ich habe zum Glück Zeit.
Leider bleibt auch bei mir nach dem Import der osVAC neo v193.f3z Datei der Ordner mit den Hoseadaptern ohne Bodies, obwohl diese im Browser als z.B. "Base (Grundkörper") zu sehen sind. Allerdings auch erst nach einem Update mittels Klick auf das gelbe Warnsymbol in der obersten Browserzeile, davor waren keine Bodies zu sehen.
Die Bodies in den anderen Ordnern wzB. Pipes/Cones etc. sind hingegen da, sodaß ich voer einem Rätsel stehe.
Dabei möchte ich nicht einmal irgendetwas parametrisch ändern, sondern nur die STL für einen H32/M32 Schlauchadapter generieren. Leider schweigt sich der ansonsten anschauliche und gut bebilderte Artikel in der MAKE genau darüber aus.
p.s.; auch die älteren xxx.f3z Dateien funktionieren nicht
Antwort/fix eilt nicht, ich habe zum Glück Zeit.
Anhänge
odul
ww-robinie
Du bist jetzt der zweite. Wir klären das. Aber es dauert einen Moment, bis ich die Kurve kriege.
Ich glaube ich hab es gelöst: Die Standardansicht bei der Datei, mit der diese geöffnet wird und auf die gesprungen wird, wenn man auf das Home-Position Icon klickt, liegt sehr stark rein gezoomt zwischen den Objekten. Wenn man manuell sehr weit raus zoomt, sieht man die Objekte.
pasch
ww-birnbaum
- Registriert
- 11. November 2005
- Beiträge
- 243
Hallo,
Schalte mal die „Analysis“ ab.
Es kann sein, dass eine Schnittansicht aktiv ist, bei der die Körper im „geschnittenen“ Bereich liegen.
günther
Wenn man den Parameter für die Home View von "Fixed Distance" auf "Fit to view" umstellt scheint alles wieder zu funktionieren. Irgendwie scheint gerade bei dieser einen Datei der Parameter auf Fixed Distance zu stehen und die Fixed Distance ist so weit rein gezoomt das man nichts sieht. @Bolle_sc kannst Du das bei Dir mal testen, ob es das Problem bei Dir auch fixt?
Analysen waren bereits aus.
pasch
ww-birnbaum
- Registriert
- 11. November 2005
- Beiträge
- 243
Das kommt gelegentlich vor, kann aber verhindert werden, wenn man vor dem Speichern F6 (FIT) auslöst.
Überprüfen kann ich das nicht, weil ich die Datei nicht heruntergeladen habe.
günther
odul
ww-robinie
Ich habe mal einen entsprechenden Hinweis hier hinterlassen:
https://www.heise.de/forum/Make/Hef...eere-Dateien/thread-7490756/#posting_43486974
Aufgefallen war mir das schon, dass man gelegentlich einen leeren Bildschirm hat, ist aber wieder untergegangen. Fusion 360 hat da so sein Eigenleben. Ich bekomme auch immer wieder z.B. die Art der Ansicht (perspektivisch, orthographisch) verstellt.
https://www.heise.de/forum/Make/Hef...eere-Dateien/thread-7490756/#posting_43486974
Aufgefallen war mir das schon, dass man gelegentlich einen leeren Bildschirm hat, ist aber wieder untergegangen. Fusion 360 hat da so sein Eigenleben. Ich bekomme auch immer wieder z.B. die Art der Ansicht (perspektivisch, orthographisch) verstellt.
Hallo zusammen,
Wahrscheinlich habe ich es übersehen, aber gibt es eine Schritt für schritt Anleitung wie ich einen Osvac neo Adapter in Fusion erstelle?
Habe mir 3 Adapter von thingiverse runtergeladen und ausgedruckt, aber die sind so extrem Schwergängig, das ich sie nicht nutzen kann...
Frohes Neues Jahr allen
Wahrscheinlich habe ich es übersehen, aber gibt es eine Schritt für schritt Anleitung wie ich einen Osvac neo Adapter in Fusion erstelle?
Habe mir 3 Adapter von thingiverse runtergeladen und ausgedruckt, aber die sind so extrem Schwergängig, das ich sie nicht nutzen kann...
Frohes Neues Jahr allen
odul
ww-robinie
Welche genau hast du dir runtergeladen?
Es gibt die leider immer noch unvollständige Doku auf osvacneo.de
Guten Morgen,
Habe diesen hier ausgedruckt.
https://www.thingiverse.com/thing:5490041 und einen von dn 50 auf Osvac.
Beide sind so eng das ich sie nur mit sehr viel Kraftaufwand drehen kann.
odul
ww-robinie
Das keiner von meinen und wenn du schreibst "und einen von dn 50 auf Osvac" welchen meinst du damit?
Was du mit schwer drehbar? Der Drehring ist schwergängig oder male und female lassen sich nur schwer zusammenstecken?
Bitte versuche eine möglichst nachvollziehbare Beschreibung des Fehlerbildes.
Was du mit schwer drehbar? Der Drehring ist schwergängig oder male und female lassen sich nur schwer zusammenstecken?
Bitte versuche eine möglichst nachvollziehbare Beschreibung des Fehlerbildes.
