Werkstattbau

[Holzwerker1984]

Bodenplatte und Aufkantung wurden getrennt gegossen.
Die Schalung der Bodenplatte war eine auf Maß geschneiderte Styrodur-Dämmung mit Dämmung unter der Platte, Dämmung des Bodenplattenkopfes und Frostschirm.



Die Aufkantung wurde danach geschalt und gegossen. Inklusive Dämmung aussen.

Das ganze wurde getrennt gemacht, weil es das System für die Bodenplatte nur ohne Aufkantung gab.




Schöne Grüße



[tomkaes]

Die Aufkantung wurde danach geschalt und gegossen. Inklusive Dämmung aussen.
Das ganze wurde getrennt gemacht, weil es das System für die Bodenplatte nur ohne Aufkantung gab.

Das ist bei Sockeln/Aufkantungen/Überzügen der Standard der Herstellung.
Eine einhüftige Schalung bei einer Ortbetonbaustelle außen hinzustellen,
die die Schalung des Sockels schwebend trägt?



[Holzwerker1984]

Hmm, der Hersteller hat es mir so angeboten. Vlt wäre es inklusive Aufkantung deutlich teurer geworden? Das haben die wohl gemerkt, dass des mit mir sonst nix wird.



[tomkaes]

Fa. Lohr?



[Holzwerker1984]

Ja



[tomkaes]

Ja

Die Dämmlösungen sind tlw. gut; was Lohr ausblendet, ist die erforderliche Abdichtung,
die mit ihren Bauteilen oft nicht "kompatibel" ist.
Im Bodenplatten / Sockelbereich muss eigendlich hinter der Dämmung auf dem Beton abgedichtet werden,
das ignorieren die Lösungen bewusst. Steht im Kleingedruckten der Zeichnungen auch drin ...



[Holzwerker1984]

Ja das hab ich auch schon gelesen.
Der BU hat noch eine Folie unter der Platte verlegt, aber an den Rändern auch nicht hochgezogen.



[Holzwerker1984]

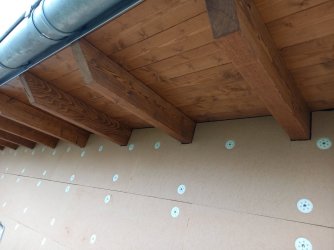

Hier ging es nach langer Zeit auch wieder weiter.
Es gab Lieferschwierigkeiten bei den Holzfaserplatten und verschiedenen Dichtbändern. Der Lieferant hat erst beschädigte, unbrauchbare Platten geliefert und dann 3x (in Worten "drei mal" !!!) die falschen Dichtbänder geliefert. Des hat sich über mehr als 4 Wochen gezogen.
Ich habs dann aufgegeben mit denen zu diskutieren und hab die Dichtbänder bei Amazon bestellt. 2 Tage, richtige Ware.



Eine Seite ist jetzt also geschlossen, wenn hier wieder alle gesund sind, mach ich die andere Seite.

Schöne Grüße



[Holzwerker1984]

Heute endlich das Fenster und die Türe bestellt.
Das war n ganz schöner Aufriss. Nachdem ich schon vor Monaten bei 2 Firmen aus der Umgebung Angebote angefordert hatte. Von dem einen kam bis heute nix. Der andere hatte mir nach ewiger Bettelei dann doch mal was geschickt, wo mich der Preis aber echt aus den Socken haute.

Tja wiedermal online bestellt mit online-Konfigurtor. Schallschutzfenster und Türe in KS mit Dekor. Aber jetzt muss ichs halt auch selber einbauen.

Schöne Grüße



[Woodinator Profibastler]

Hi sag mal welche Steico Platten hast du da genau verwendet, und welche Dämmstoffdübel?

Grüße



[Holzwerker1984]

Hi,
steico protect H in 60mm und ejotherm STR H 100.



[Heener]

Äh, was ist mit dem eingebauten Betondeckel, muss Du da nicht mal ran?



[Holzwerker1984]

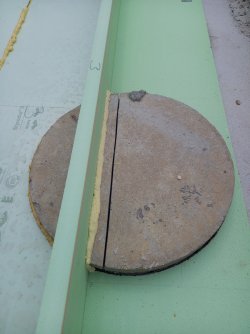

Das ist ein Sickerschacht auf den wir überraschend gestossen sind. Da geht das Dachwasser vom Haus und jetzt dann bald auch von der Werkstatt rein. Den Deckel hab ich vorher getrennt, da kommt evtl. eine Pumpe rein, die bei hohem Wasserstand unsere Regentonnen füllt.
Vor uns war da mindestens 30 Jahre keiner mehr dran. Da stand vorher ein Schuppen auf einer Betonplatte drauf, der beim Hausbau entstand. Deswegen waren wir so überrascht, als ich da mit der Baggerschaufel dran gekratzt hab. Leider wars kein vergrabener Schatz!



[Holzwerker1984]

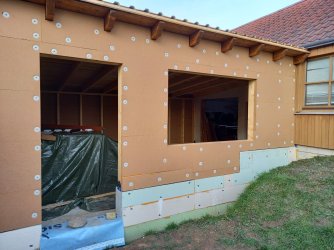

2. Seite fertig. Da gabs keine einzige Platte die man nicht schneiden musste. So dauert das echt ewig und am Ende wurden sogar noch die Platten knapp, weil ich mich natürlich auch mal verschnitten hab.



[Heener]

Schön wäre es, wenn Du die Fenster und Türen nicht so knapp eingemessen hast bzw. die Rahmen zu schmal sind.
Ein häufiger Fehler bei Vollwärmeschutz, dass die Laibung als Schwachstelle zu dünn oder gar nicht mitgedämmt wird.
Ansonsten... gesundes Neues!



[Holzwerker1984]

Ich habe ringsherum 1cm Luft zwischen Holzkonstruktion und Fensterrahmen.
Die Rahmen sind 66mm breit. Außen ist also etwas Platz für Laibungsplatten.

Innen verdeckt der Flügel den Rahmen um 28mm. Dort bleiben also 38mm (+ 1cm Luft) auf jeder Seite.

Da muss ich dann mal ausprobieren, was optisch noch ansehnlich is, ...



[Heener]

Ich habe ringsherum 1cm Luft zwischen Holzkonstruktion und Fensterrahmen.
Die Rahmen sind 66mm breit. Außen ist also etwas Platz für Laibungsplatten.

Innen verdeckt der Flügel den Rahmen um 28mm. Dort bleiben also 38mm (+ 1cm Luft) auf jeder Seite.

Da muss ich dann mal ausprobieren, was optisch noch ansehnlich is, ...

Die Scharniere geben ja vor, was da geht. 10-15mm würde ich mit OK Putz von den Scharnieren wegbleiben, sonst wird es eng und häßlich...



[Holzwerker1984]

Danke guter Tipp.



[Holzwerker1984]

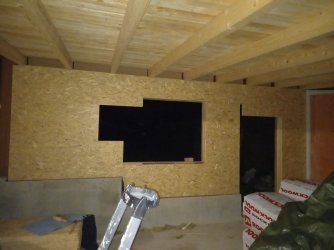

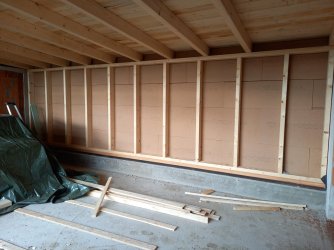

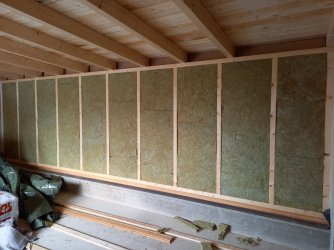

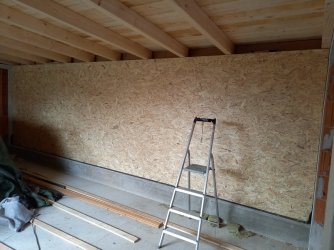

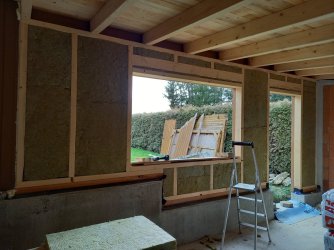

Die Innenseiten sind jetzt auch geschlossen.
1 Schicht 15mm OSB. Da werden die Stöße und Anschlußfugen noch mit entsprechendem Klebeband abgedichtet.
Über Fenster und Türe war es teilweise etwas fieselig mit der Dämmung, sonst geht des ja recht schnell.



[andibarth]

Schönes Bauwerk!
Ich werde hier mal gespannt weiterlesen.
Strom kommt alles oberhalb stand glaub weiter vorne...
Viel Spaß weiterhin!!!

Gruß,
Andi



[Holzwerker1984]

Ja Strom kommt auf die Wand drauf. Ich mache links und rechts einen Kabelkanal entlang, von dem aus alle Maschinen und noch zusätzliche Steckdosen versorgt werden. Und Abzweige für Lampen.
"Auf Putz" is halt flexibler, solle ich doch mal umstellen.



[Holzwerker1984]

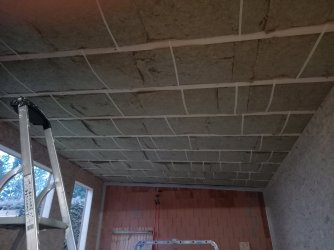

Na hoffentlich hält das bis morgen!



[Holzwerker1984]

Hat nicht alles gehalten. Ein paar Teile mussten vom Boden aufgesammelt werden.

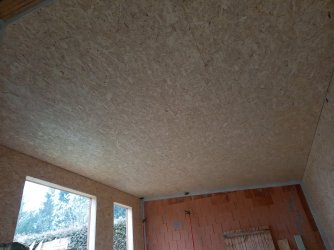

Decke is auch beplankt.



[Holzwerker1984]

Hallo zusammen, ich brauche nochmal eure Hilfe/Einschätzung

Ich bin bisher immer davon ausgegangen, dass ich auf die Bodenplatte noch eine Abdichtung (Bitumen) bis zur Oberkante Fußbodenaufbau (also an den Rändern knapp 10cm hoch) mache.

Bei genauerer Überlegung stellt sich mir aber die Frage nach der Sinnhaftigkeit.
Wenn ich die Bodenplatte und die Betonaufkantung bis 10cm hoch abdichte, dann kann ja die Feuchtigkeit einfach weiter oben in den Innenraum gelangen, oder? Die Aufkantung geht teilweise bis 90cm hoch. Unten Fotos vom Aufbau.
Ich kann ja schlecht die Bitumenbahn bis 90cm hochziehen. Eine Mauerwerksperre kommt erst oberhalb der Aufkantung.
Brauche ich hier also überhaupt eine Bitumenbahn?

Oder geht es bei der Abdichtung nur darum UNTER dem Bodenaufbau abzudichten?
Ist hier überhaupt mit aufsteigender Feuchtigkeit zu rechnen?

Hier nochmal der Aufbau von unten:
- Kies
- Schotter
- Perimeterdämmung (EPS-Platten)
- Bodenplatte mit Betonaufkantung ringsherum und EPS-Platten außen so hoch wie Aufkantung.
(Bitumenbahn?)
- 6x6 cm Latten auf Gummigranulatstreifen und eine feuchteunempfindliche Schüttung oder Perimeterdämmung zwischen den Latten
- 25mm OSB

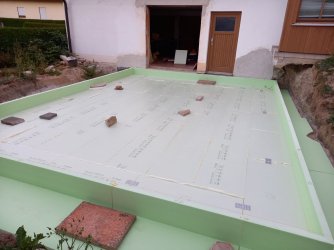

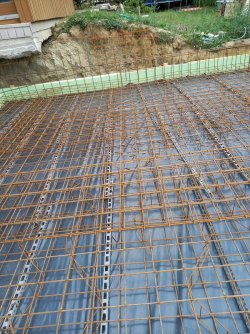

Bilder vorm Gießen der Bodenplatte:

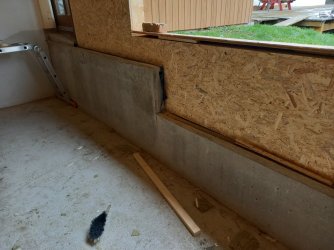

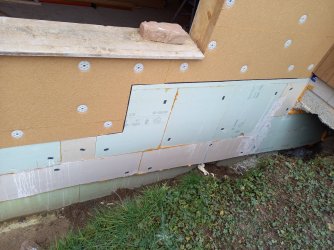

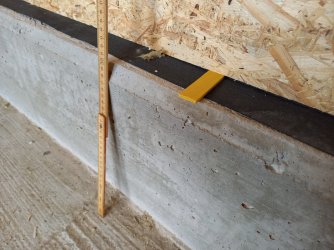

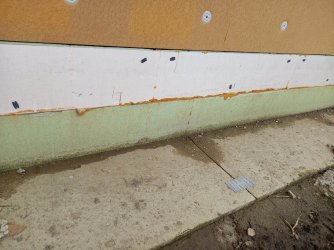

Hier Bilder vom IST-Zustand jeweils innen und außen.


Würde mich freuen, wenn da noch jmd was dazu sagen kann.

Schöne Grüße



[fahe]

...zwischen mineralischen Untergrund und Aufbau gehört meiner festen Überzeugung nach immer eine Dichtschicht.

Bitumenbeschichtungen und Schweißbahnen tue ich mir allerdings schon lange nicht mehr an.

In einem sehr ähnlichen Aufbau habe ich schon vor vielen Jahren (Hütte ist inzwischen verkauft, aber bis dahin alles bestens über 15 oder 20 Jahre) eine Spachteldichtung verarbeitet. Kanten nach Herstellervorgaben ausbilden, an den Seiten hochziehen bis OK Fertigboden, Folie drauf, weiter mit der Lattung.

Benutzt habe ich seinerzeit Aquafin von Schomburg.
