dem arm geht es soweit so gut, der gips ist ab
aber noch nicht heile. Danke der Nachfrage
osVAC (neo) Fragen & Antworten - Questions and Answers
- Ersteller Rolle2
- Erstellt am
aber noch nicht heile. Danke der NachfrageOk das sieht ja doch schon mal cool aus, wie meinst das im dem Bogen ist noch ein Drehring integriert ? Ja das mit dem Schlauch nach hinten wegstehend sah schon merkwürdig aus
odul
ww-robinie
So sieht der Bogen im Schnitt aus. An der rot markierten Stelle ich noch ein Drehring integriert.
odul
ww-robinie
50mm. Mein größter Forstner ist 35mm. Man kann das natürlich auch größer machen. Die Frage ist: was schafft die Absaugung max? Hatte schon überlegt, ob man eine Abdeckung drauf machen könnte. Aber das ist fummelig.
odul
ww-robinie

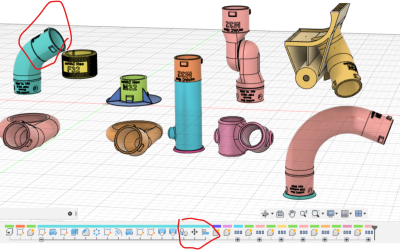

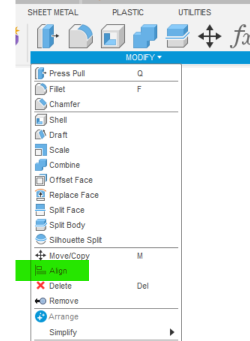

Schau mal in die Datei "osVAC neo Special". Da sind einige Beispiele drin. Die magischen Worte sind: "copy", "move" und "align".
Schreib mal, ob du damit klar kommst. Und zeig mal, was du macht.
Schreib mal, ob du damit klar kommst. Und zeig mal, was du macht.
odul
ww-robinie
Ja.
Wenn du das in einer anderen Datei hast, kannst du das was du brauchst, auch importieren.
Mache ich in osVAC neo special im allerersten Schritt auf der Zeitleiste.
Wenn du das in einer anderen Datei hast, kannst du das was du brauchst, auch importieren.
Mache ich in osVAC neo special im allerersten Schritt auf der Zeitleiste.
Ja bin damit klar gekommen, danke

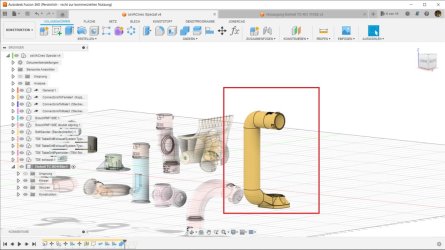

Habe für meine Oberfräse ein 3d Modell bei thingiverse gefunden zum Absaugen, dort wollte ich auch den Osvac adapter haben, da ich diese Fräse im Tisch eingebaut habe. Habe noch einen 90 Grad Bogen dazu gefügt und den Durchmesser vom Rohr auf die Größe vom Osvac Adapter angepasst.
Anhänge
odul
ww-robinie
cool
odul
ww-robinie
Ein Tipp noch:
Je schärfer der Winkel, desto größer der Druckverlust. Hat man Platz, macht man daher die Bögen größer.
Wie sieht das eingebaut aus?
Je schärfer der Winkel, desto größer der Druckverlust. Hat man Platz, macht man daher die Bögen größer.
Wie sieht das eingebaut aus?
Ok danke für den Tipp, na ich musste das mittlere Rohr entfernen weil Cura das nicht geslict bekommen hat und habe den Winkel unten hin gesetzt, habe ein paar Fotos gemacht.
Setze ich die Tage hier ins Forum
Hallo Zusammen
bin auch im osVAC Fieber und habe mir für alle meine Machienen die Adapter gebaut und gedruckt. Alles funktioniert super! Danke für die Bemühungen zu dieser genialen Lösung.
Meine Frage:
Habe hier und im Internet gesucht nach dem Unterschied zwischen osVAC und osVAC neo, konnte aber nichts finden. Kann mir Jemand freundlicher Weise erklären worin der Unterschied besteht?!
Besten Dank im Voraus!
bin auch im osVAC Fieber und habe mir für alle meine Machienen die Adapter gebaut und gedruckt. Alles funktioniert super! Danke für die Bemühungen zu dieser genialen Lösung.
Meine Frage:
Habe hier und im Internet gesucht nach dem Unterschied zwischen osVAC und osVAC neo, konnte aber nichts finden. Kann mir Jemand freundlicher Weise erklären worin der Unterschied besteht?!
Besten Dank im Voraus!
odul
ww-robinie
osVAC entstand im Hobbyhimmel – Hobbyhimmel ist eine offene Werkstatt in Stuttgart. Ihr gebührt die Ehre an dieser Idee.
osVAC ist ein universelles, 3D-gedrucktes Verbindungssystem, das entwickelt wurde, um elektrische Handwerkzeuge mit einem Staubsauger zu verbinden.
Hierzu wurde Autodesk Inventor benutzt – ein professionelles und kostenpflichtiges CAD-System. Dadurch wurde die Weiterentwicklung in der maker-Szene erschwert.
Daher wurde osVAC unter Nutzung von Fusion 360 unter der Bezeichnung osVAC neo in einer modularen Art und Weise neu erstellt.
Unter osVAC neo gibt es z.B. auch M25 und F25. Und da die F360-Dateien zur VErfügung stehen, kann man sich damit beliebige Übergänge auf zylindrisch und konisch erstellen.
Schau dir mal die Auswahl hier an: https://www.thingiverse.com/tokenizer/designs
osVAC ist ein universelles, 3D-gedrucktes Verbindungssystem, das entwickelt wurde, um elektrische Handwerkzeuge mit einem Staubsauger zu verbinden.
Hierzu wurde Autodesk Inventor benutzt – ein professionelles und kostenpflichtiges CAD-System. Dadurch wurde die Weiterentwicklung in der maker-Szene erschwert.
Daher wurde osVAC unter Nutzung von Fusion 360 unter der Bezeichnung osVAC neo in einer modularen Art und Weise neu erstellt.
Unter osVAC neo gibt es z.B. auch M25 und F25. Und da die F360-Dateien zur VErfügung stehen, kann man sich damit beliebige Übergänge auf zylindrisch und konisch erstellen.
Schau dir mal die Auswahl hier an: https://www.thingiverse.com/tokenizer/designs
odul
ww-robinie
Da hatte ich auch schon mal eine Antwort drauf geschrieben. Die habe ich eben wiedergefunden:
osVAC wurde mit Autodesk Inventor erstellt. Das ist eine Profi-Software mit einem fünfstelligen Verkaufspreis. Also werden die auf thingieverse zur Verfügung stehenden osVAC-stl-Dateien mit diversen CAD-Systemen verändert ("remixed"). Da ich ich auch von den 32mm weg wollte, habe ich osVAC in Fusion360 neu aufgebaut. Außerdem können damit die verschiedensten Übergänge recht einfach erzeugt werden. Dem ganzen habe ich den Namen osVAC neo gegeben
osVAC wurde mit Autodesk Inventor erstellt. Das ist eine Profi-Software mit einem fünfstelligen Verkaufspreis. Also werden die auf thingieverse zur Verfügung stehenden osVAC-stl-Dateien mit diversen CAD-Systemen verändert ("remixed"). Da ich ich auch von den 32mm weg wollte, habe ich osVAC in Fusion360 neu aufgebaut. Außerdem können damit die verschiedensten Übergänge recht einfach erzeugt werden. Dem ganzen habe ich den Namen osVAC neo gegeben
Moin
Nachdem ich nun fast alles auf osvac neo umgestellt habe habe ich noch ein ungelöstes Problem.
Ich möchte den Schlauchanschluss gerne verlängern so dass ich mehr Gewindegänge unterbekomme und der Schlauch besser geführt wird. Welchen Parameter müsste ich denn da ändern?
Danke
Gruß dsdommi
Nachdem ich nun fast alles auf osvac neo umgestellt habe habe ich noch ein ungelöstes Problem.
Ich möchte den Schlauchanschluss gerne verlängern so dass ich mehr Gewindegänge unterbekomme und der Schlauch besser geführt wird. Welchen Parameter müsste ich denn da ändern?
Danke
Gruß dsdommi
odul
ww-robinie
Dieser Punkt kam vor ein paar Wochen schon mal hoch. Das ginge zwar, aber nicht über Parameter. Dazu müsste man an der Skizze einiges ändern. Bin gerade etwas auf dem Sprung. Genauere Antwort folgt.
Wie groß ist die Steigung von deinem Schlauch und wie groß hast du die Steigung im Adapter gewählt?
Ein 80er Schlauch hat bei mir mit der bestehenden Baulänge immer noch gut gehalten
Wie groß ist die Steigung von deinem Schlauch und wie groß hast du die Steigung im Adapter gewählt?
Ein 80er Schlauch hat bei mir mit der bestehenden Baulänge immer noch gut gehalten
Zeichne es doch einfach selber und papp es mit Fusion ran. Das Gewinde ist jetzt nicht so schwer zu machen.
odul
ww-robinie
Wie du schon schreibst "ranpappen" geht immer. Aber das ist dann halt nix, wo alle was von haben. Insofern ist es schon besser, ein allgemeingültiges Design zu machen und die Frage von ihm berechtigt.
In meinem vacadapt Projekt geht das.
Oh da steht ja noch was an
